CENTRO DE TALADRADO PROFUNDO Y FRESADO
IMSA MF1750BB

CARACTERÍSTICAS TÉCNICAS

  • Taladrado lineal (3 ejes), taladrado en un solo ángulo (4 ejes) y taladrado en ángulo compuesto (5 ejes) debidos a la rotación de la mesa y a la inclinación del cabezal.
  • Taladrado profundo de hasta 1,750 mm en ciclo único en diámetros desde 5 hasta 50 mm sólido.
  • Centro de taladrado profundo y fresado con doble inclinación
  • Profundidad de taladro en ciclo único 1750 mm
  • Para piezas complejas

MF1750BB es adecuado para moldes de hasta 20 / 30 / 40 ton dependiendo de la mesa seleccionada. Una pieza de diámetro 4300 mm se puede girar dentro de la estructura de la máquina. La mesa tiene un movimiento de rotación de posicionamiento infinito y un movimiento de desplazamiento de 1000 mm hacia el cabezal.

La serie “EVO”: las prestaciones de la serie BB están mejoradas: el husillo de taladrado profundo de la máquina MF1750BB tiene una potencia de 15 kW, 4.200 rpm y salida de refrigerante.

El fresado para la preparación y el acabado de los taladros (escariado, fresado de bolsillos, roscado etc.), con carrera de fresado horizontal de 1,100 mm se obtienen combinando la carrera de ram (eje W 600mm) y la carrera del eje de fresado (eje Z 500mm).

La serie “EVO”: el centro MF1750BB está equipado con un cabezal de fresado ISO50 con salida de refrigerante, con una potencia de 45 kW y 4500 rpm, para un par máximo de 430 Nm. Por este motivo, esta máquina ofrece altas prestaciones y flexibilidad de las operaciones de fresado.

No se necesita ninguna intervención entre las operaciones de taladrado y fresado, debido a los dos husillos separados.

Mecanizado en las 4 caras: las mesas de la serie Evo combinan la alta capacidad con la dimensión reducida, lo que facilita el mecanizado de las 4 caras con una sola fijación de la pieza.

Estructura vertical de pórtico de máxima rigidez: momento de flexión 4 veces inferior a la estructura de columnas, 16 veces superior en rigidez. La estructura de pórtico asegura un mejor rendimiento en el eje Y

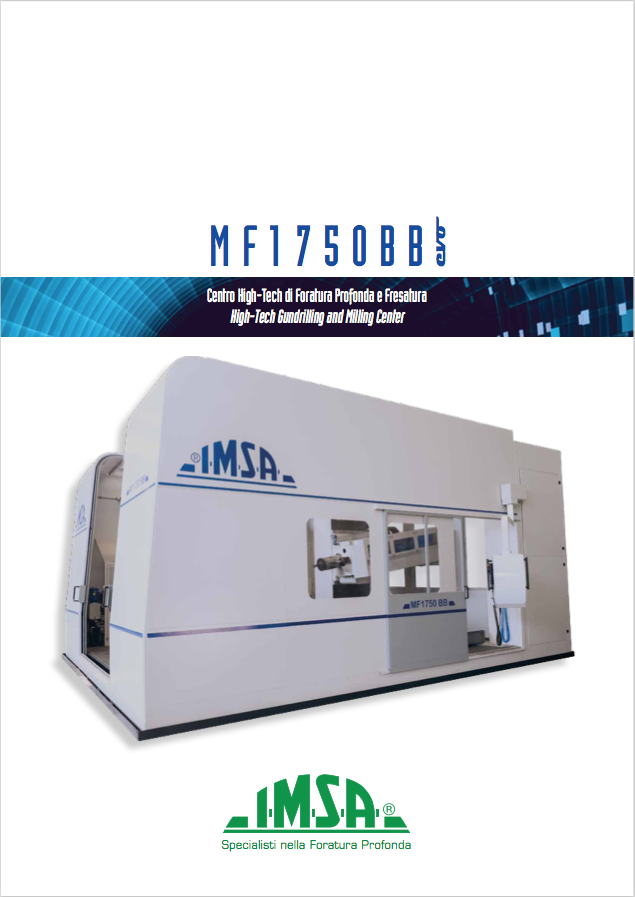

DESCARGAR CATÁLOGOS

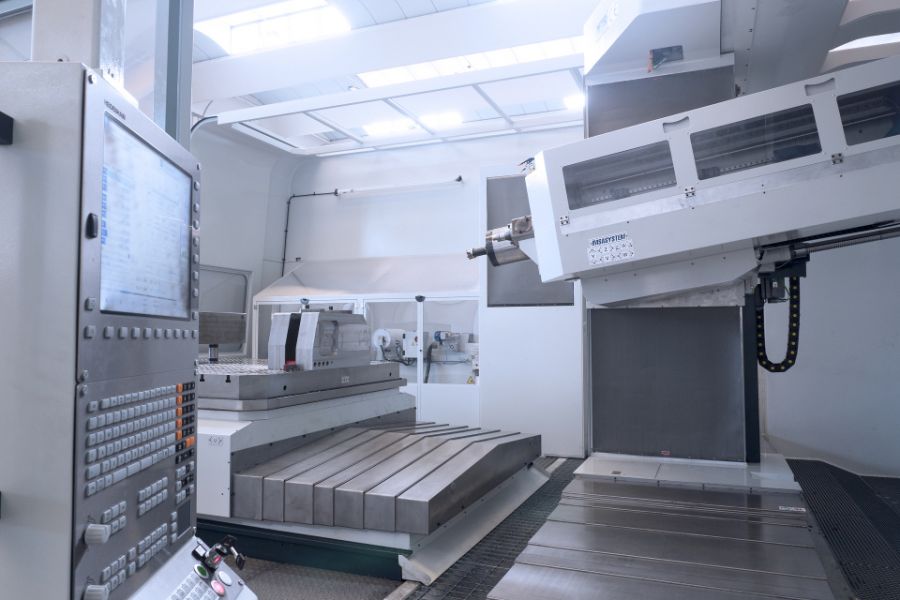

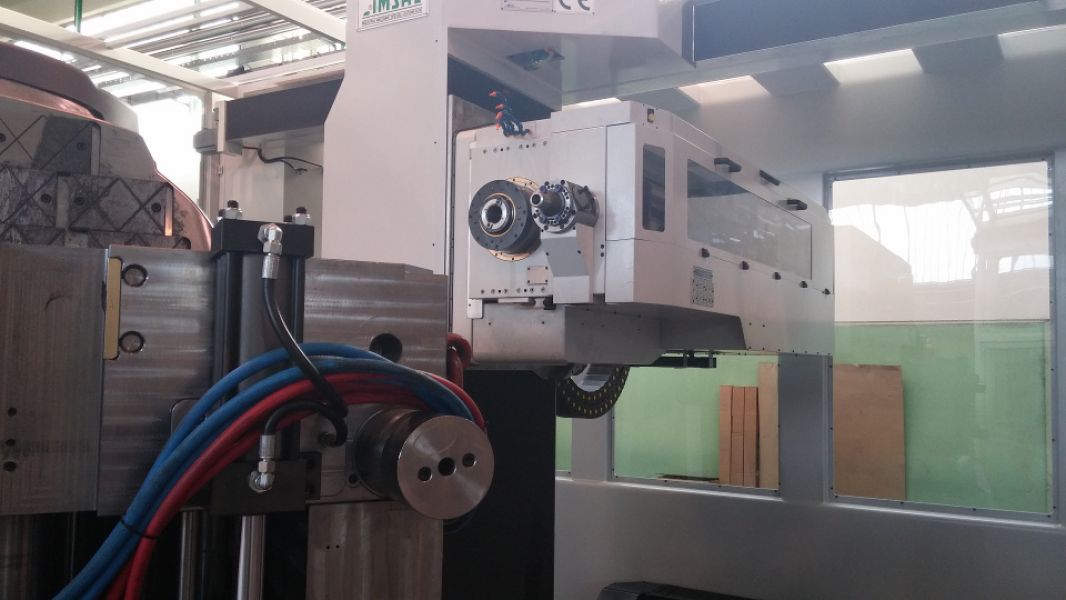

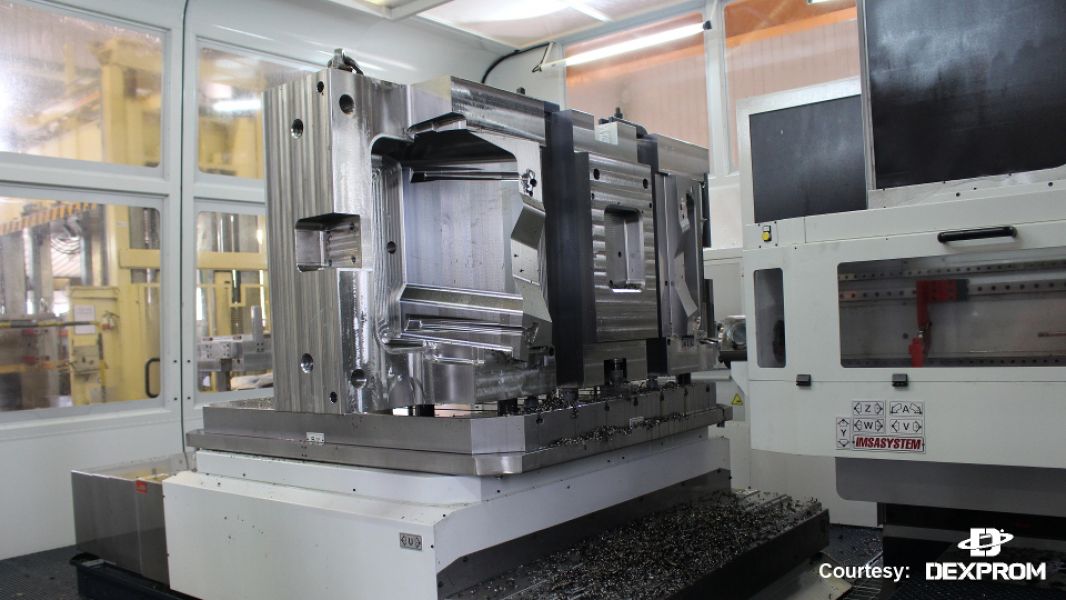

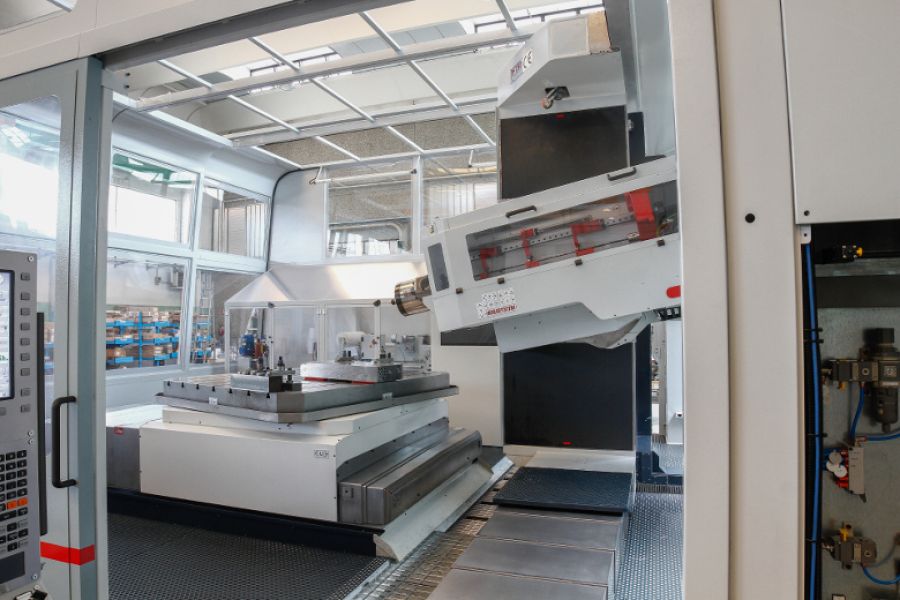

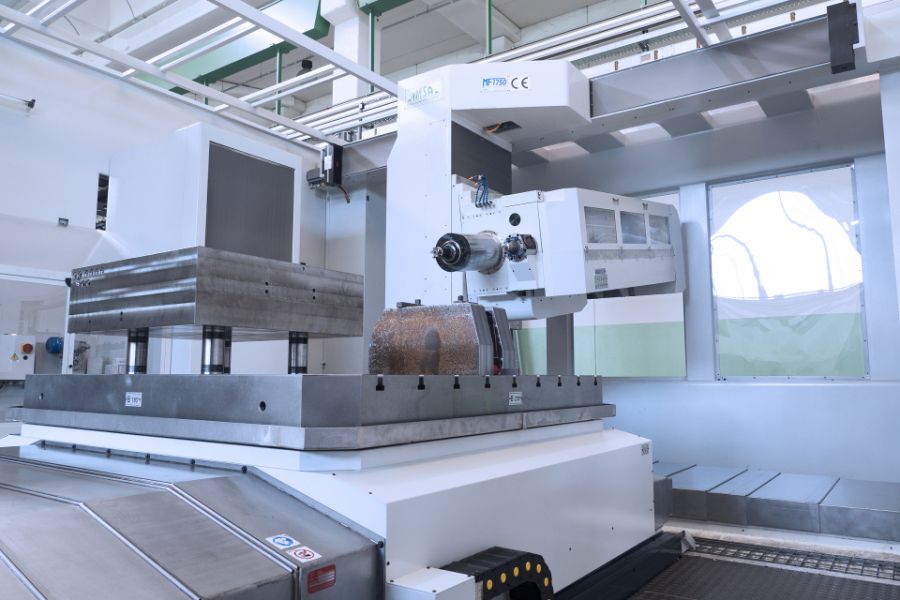

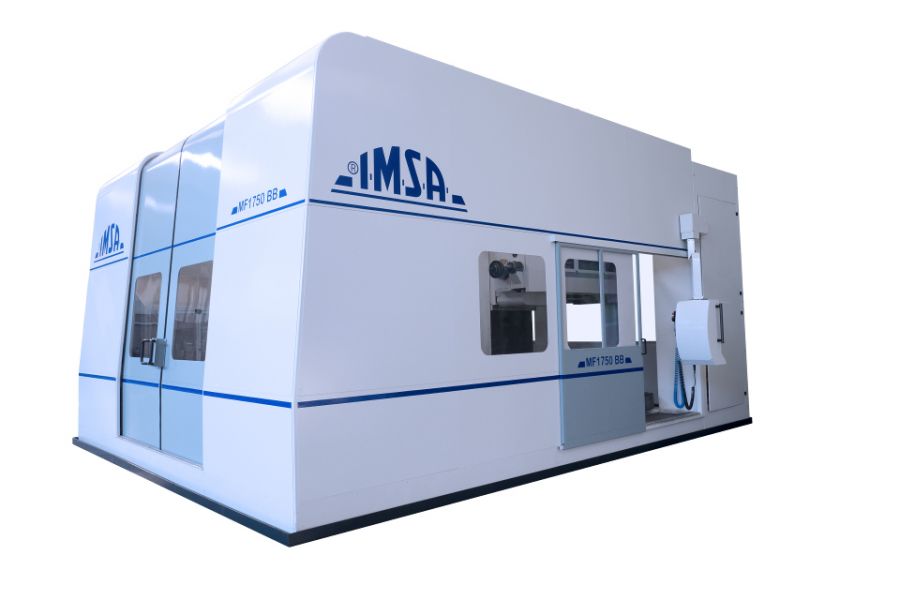

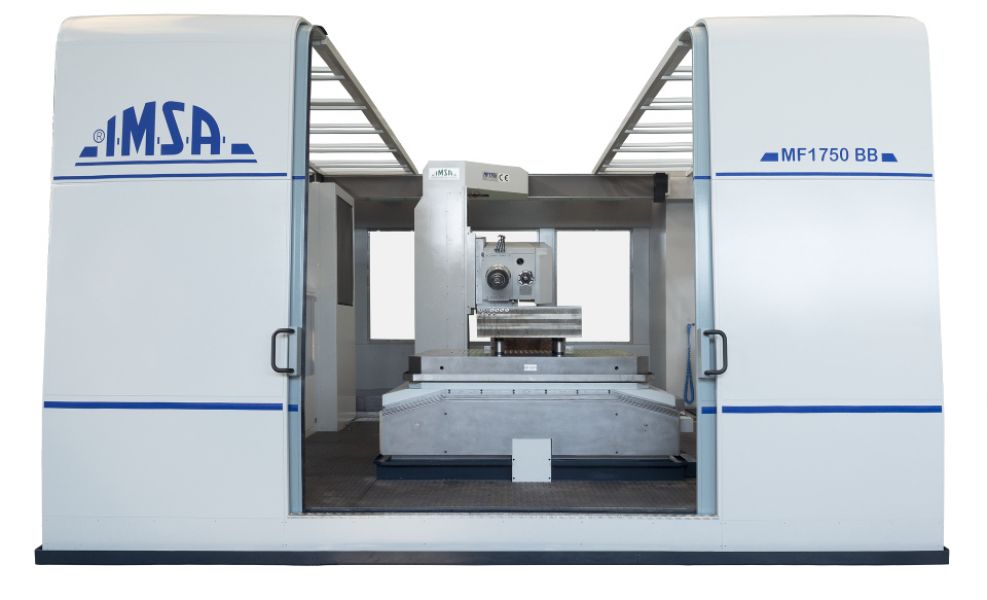

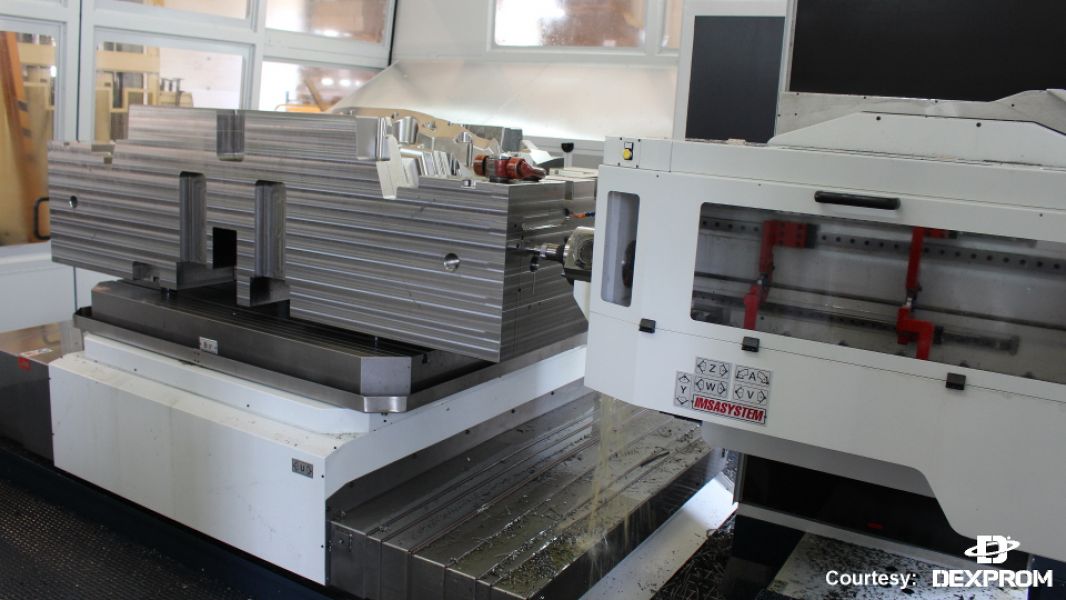

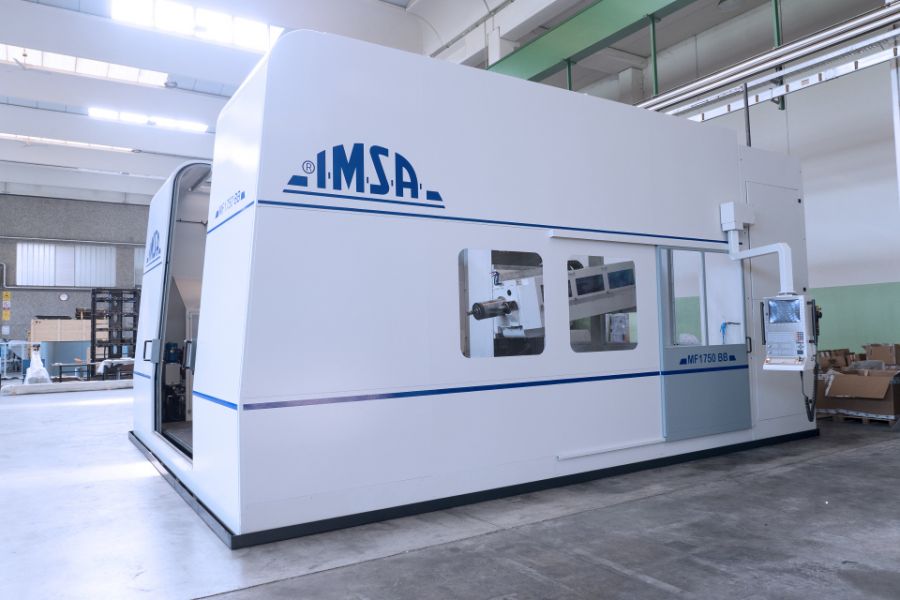

IMÁGENES Y VÍDEOS DE LA MÁQUINA IMSA MF1750BB
