RECTIFICADORA
PLANA DE PÓRTICO

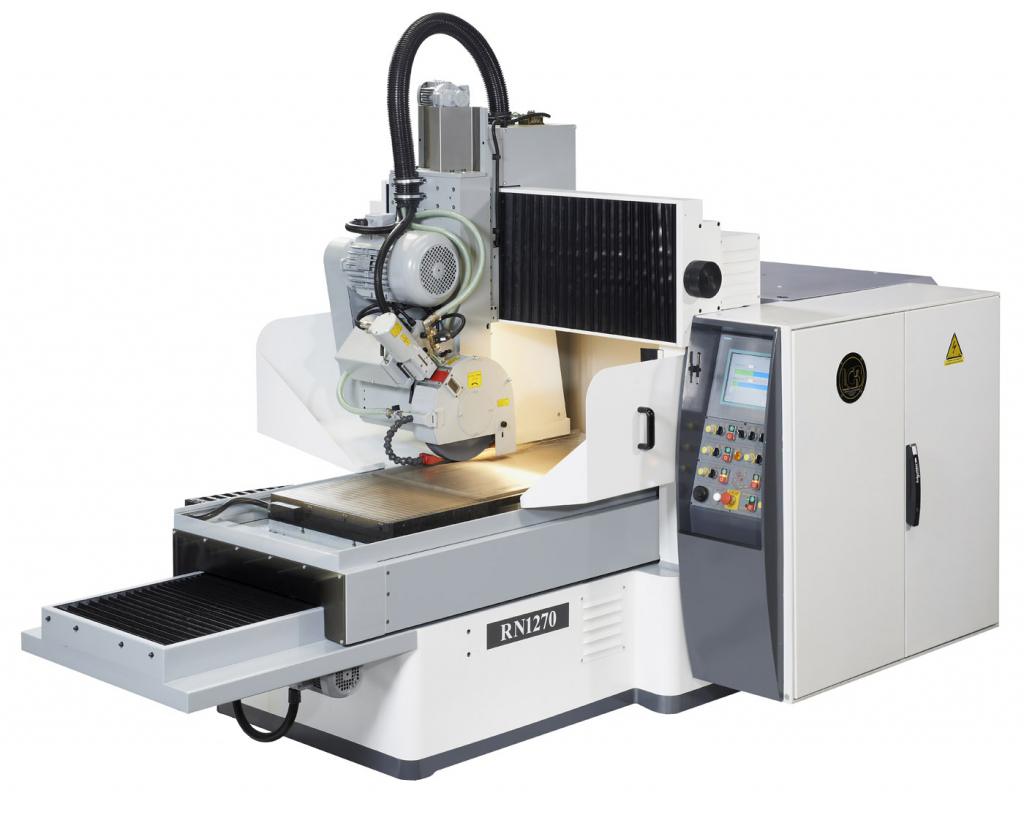

LGB SCOP RX 1690 / RN 1690 / RGV 1690

  • APLICACIONES SIMPLES (RX)
  • PRODUCCIONES ESTANDAR (RN)
  • PRODUCCIONES DE SERIE, ALTA VELOCIDAD (RGV)

Rectificadoras de pórtico (mesa móvil, banco, montantes y travesaño fijo) de gran estabilidad. Los ejes «X», «Y» et «Z» están equipados con guías de rodillos SCHNEEBERGER y con reglas ópticas HEIDENHAIN (modelo RN y RGV) que aseguran una gran precisión del posicionamiento de los ejes.

El programa de control con interfaz de pantalla táctil PROFACE (modelo RX), concebido por LGB Scop, ofrece un sistema de control simplificado, ideal para las operaciones de rectificado unitarias.

El programa de control con interfaz de pantalla táctil SIEMENS (modelo RN y RGV) permite la creación de un programa de super-acabado. La combinación de los componentes de la máquina asegura una alta precisión en todas las operaciones de rectificado, simples o complejas.

La gama RX ha sido desarrollada en colaboración con los clientes para satisfacer las necesidades de rectificado en el sector de la producción de moldes y matrices, mientras las gamas RN y RGV están destinadas al sector de producción de moldes, matrices y modelos para la aeronáutica, automóvil y mecánica de alta precisión.

CARACTERÍSTICAS TÉCNICAS

CARRERAS

  • Eje X – 1.730mm
  • Eje Y – 930mm
  • Eje Z – 550mm
  • Distancia entre montantes – 980 Mm
  • Distancia entre la mesa y el eje de la muela – 600 mm
  • Distancia entre la muela y el eje de la muela – 800 Mm

HUSILLO Y MUELA

  • Potencia del husillo con variador electrónico – 15-51 kW
  • Dimensión estándar de la muela – 400 x 50 x 127 mm
  • Velocidad de rotación de la muela – 22 / 34 m/s
  • Diamantado en el husillo Z=52 mm – Y=55 mm

VELOCIDADES Y AVANCES

  • Longitudinal X automático mediante motor trifásico y convertidor de frecuencia: velocidad variable – 1 – 30 m/mn
  • Transversal Y automático avance incremental o continuo. Movimiento manual con velocidad variable – 4 – 6.000 mm/mn
  • Husillo de bolas transversal – 0.001 mm
  • Velocidad variable de desplazamiento rápido vertical (RX/RN/RGV) – 0.003-400/0.1-2/0.1-2
  • Velocidad de desplazamiento lento vertical – 0.1-2 Mm/mn

DIMENSIONES, POTENCIA INSTALADA Y PESO

  • Dimensiones máquina parada (RX/RN/RGV) – 4.160x2.250x2.480/2.300/2.300 mm
  • Dimensiones máquina en funcionamiento – 4.160x2.250x2.480 mm
  • Potencia total instalada – 23kW
  • Capacidad de carga en el plato magnético – 2.000 kg
  • Peso neto – 6.500 kg
