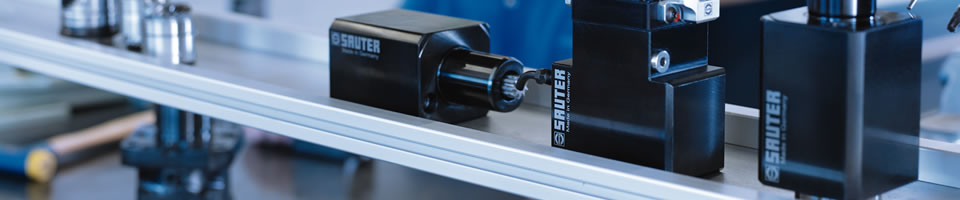

PORTA-HERRAMIENTAS
SAUTER

Las torretas y los portaherramientas SAUTER, ya sea de forma individual o combinados, son una sólida base para una producción rápida y precisa. Utilizándolos conjuntamente tendrá el ajuste perfecto. Un mismo proveedor tanto para torretas como para portaherramientas, ya sean portaherramientas estáticos, motorizados o sistemas de cambio rápido, cuando se trata de mecanizar, SAUTER tiene la solución.

Toda nuestra gama de productos está perfectamente estudiada y fabricada para garantizar estándares inigualables de eficiencia, fiabilidad y por consiguiente una alta productividad.

Características Imagen

PORTA-HERRAMIENTAS ESTÁTICOS



Portaherramientas con amarre DIN 69881

Portaherramientas con amarre din 69880

PORTA-HERRAMIENTAS MOTORIZADOS





Portaherramientas motorizados DIN 1809

Portaherramientas motorizados DIN 5482

Portaherramientas motorizados DIN 5480

Modifix®

  • Los costes para equipar con portaherramientas adicionales, se pueden reducir mediante el uso de los adaptadores MODIFIX® intercambiables.
  • Los adaptadores MODIFIX® con diferentes amarres de herramienta que pueden montarse siempre sobre el mismo portaherramientas SAUTER.

Más información

Solidfix®

  • Diseño realmente compacto con gran superficie
  • Máxima rigidez
  • Alta transmisión de par
  • Perfectos para altas revoluciones
  • Concentricidad <5μ en 30 mm
  • Máxima repetibilidad
  • Cambio de herramienta < 20 segundos
  • Manipulación con una sola mano
  • Función de expulsión automática

Más información

Sauter Capto™

  • Para fresado, torneado y taladrado hasta 80 bar de presión del refrigerante
  • Estabilidad y rigidez combinada con una alta flexibilidad
  • Forma compacta garantiza altas velocidades de corte y la calidad de la superficie
  • Cambio rápido de herramientas con mecanismo de bloqueo adicional
  • Interfaz de acuerdo a la Norma ISO 26623
  • Fácil manejo
  • Sistema de bloqueo visible
  • Posición de bloqueo a 75 °
  • Actuación de par: 50 Nm (C4)

Más información

Trifix® (para VDI)

  • Precisión inferior a 6 µm con diámetro de torneado de 200 mm.
  • Nivel alto de precisión de posicionamiento entre estaciones, de 0.02 mm (medición realizada en una torreta, con la superficie de alineación).
  • Porta-herramientas motorizados y estáticos completamente alineado.
  • Con sistema de ajuste a cero.
  • Porta-herramientas estáticos para el uso con sistema de perforación.
  • Porta-herramientas para el mecanizado intensivo para el uso con sistema de perforación.
  • Disco de herramienta de fácil limpieza / superficies funcionales.

Más información

Speedfix® (para cambio rápido porta-herramientas BMT)

  • Amarre para las herramientas BMT mediante un solo elemento de amarre central
  • Tiempo de cambio reducido de un 75%
  • Facilidad de manipulación debido a la accesibilidad optimizada de la llave.
  • Alta estabilidad

Más información

Doublefix® (Para BMT)

  • Sistema de alineación para interfaz BMT, series NLX y NZX.
  • Precisión inferior a 8µm con 200 mm de proyección
  • Precisión de posicionamiento entre estaciones (0,012 mm) con 200 mm de proyección
  • Porta-herramientas motorizados y estáticos completamente pre-configurados.
  • Se puede utilizar la interfaz BMT existente.

Más información

Porta herramientas BMT

  • Alta rigidez debido al perno de amarre con 4 tornillos
  • Precisión de repetición garantizada < 5 µm mediante la tuerca de ajuste con ranura en T
  • Recomendable para velocidades hasta 12.000 rpm
  • Tamaños BMT 55 / 65 / 75
  • Versiones axial y radial, con refrigeración externa e interna.
  • Gama completa de porta-herramientas disponibles (porta-herramientas estáticos y motorizados con refrigeración externa e interna).

Más información

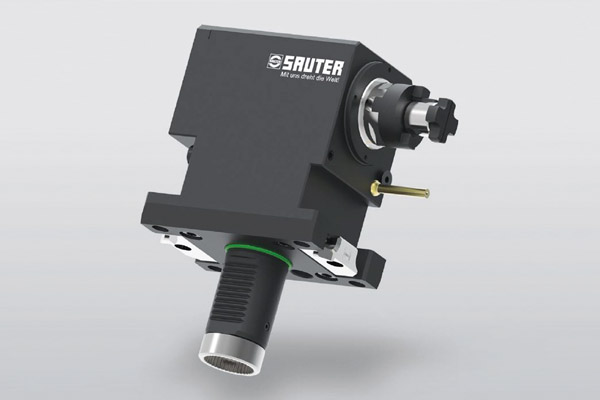

Porta herramientas Sauter Torque Tool

  • Solo aptos para las torretas de tipo Direct Drive (con accionamiento directo)
  • Aptos para alcanzar velocidades de hasta 6,000 r.p.m.
  • Salida máxima de 28kW
  • Par máximo de hasta 85 Nm – sin reducción de engranaje
  • Equipado con un rodamiento estable (rodamiento de rodillos cónicos/rodamientos en tándem)
  • Actualmente solo está disponible para VDI 40
  • Disponible para varios portaherramientas
  • Suministro de refrigerante interno de hasta 80 bares
  • 100 % adecuado para el funcionamiento en seco

Más información

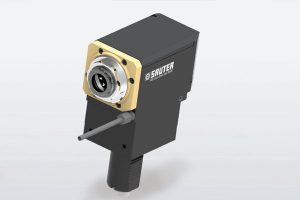

Porta herramientas Sauter Speed

  • Recomendados para torretas de tipo Direct Drive (con accionamiento directo)
  • Aptos para alcanzar velocidades de hasta 14,000 r.p.m.
  • Par máximo de hasta 63 Nm
  • Equipados con rodamientos de alta precisión
  • Sistema de estanqueidad patentado por Sauter – SIN aire
  • Disponible para todos los portaherramientas
  • Suministro de refrigerante interno de hasta 80 bares
    Sin distribuidor rotativo hasta 150 bares
  • 100 % adecuado para el funcionamiento en seco

Más información

SOLIDPRO®

  • Sistema de cambio rápido de alta precisión patentado, con dentado Hirth.
  • Transmisión de fuerza positiva
  • Adecuado para altas velocidades y alto par
  • Sistema de estanqueidad especial para una circulación fiable del refrigerante interno.
  • Operación de una sola mano con función de expulsión automática
  • Alta capacidad de arranque de material y máxima rigidez
  • Muy alta precisión de concentricidad radial < 5 μm for 50 mm
  • Varios perfiles de acoplamiento disponibles

Más información

GEARFIX®

  • Alta productividad: proceso significativamente más rápido que el mecanizado de engranajes
  • Engranajes de alta calidad debido al sistema de transmisión directa precargada (patente pendiente)
  • Desviación corta
  • Contorno prominente óptimo – solo se necesita una posición de la torreta
  • Angulo de ajuste ± 40°
  • Opcionalmente con suministro de refrigerante externo/interno
  • 180° convertible para el husillo principal y el contador
  • Mandril corto de pinza de sujeción (ER 32) con posibilidad de utilizar pinzas retráctiles de mandril
  • Fácil manejo – por escala Nonius
  • Varios perfiles de embrague disponibles

Más información

SOLUCIONES ESPECIALES

Tanto si se trata de agujeros difíciles de alcanzar, alto par o una larga vida útil, cuando las herramientas motorizadas estándar no son suficientes, Sauter tiene una solución inteligente. Desarrollamos herramientas especiales, hechas a medida para satisfacer las necesidades individuales del cliente, permitiendo a los usuarios mecanizar piezas en zonas donde las herramientas estándar no pueden alcanzar. ¿La ventaja? Sauter tiene la experiencia necesaria para combinar perfectamente las herramientas con la torreta. ¿El resultado? Una inversión sólida y un alto nivel de fiabilidad del proceso para aplicaciones de mecanizado desafiantes.

INTERFAZ PTI (POLYGONAL TURNING INTERFACE)

  • Sistema de bloqueo positivo (Polígono)
  • El contacto en la parte frontal y el sistema de sujeción
  • Mango poligonal cónico
  • Diámetro de eje grande para portaherramientas motorizados
  • Los portaherramientas se pueden utilizar para mecanizado a la izquierda o a la derecha
  • Transferencia de datos y de energía
  • Tamaño pequeño
  • Cambio rápido manual
  • Posibilidad de amarre automático
  • Compatibilidad con otras interfaces

Más información
