BANCO DE PRUEBAS VERTICAL
THINK PC PROGETTI
BV-PMMV/100SH
CARACTERÍSTICAS TÉCNICAS
- Amarre: Tipo 1 – Por presión
- Dimensiones: 1460 X 2360 X 2600
- Diámetro máx de la válvula: 530 mm
- Fuerza de reacción: 100 TON
- Longitud máxima: 700 mm
- Longitud mínima: 0 mm
- Terminaciones permitidas : TODAS
Banco de pruebas vertical de 100TON con amarre tipo 4

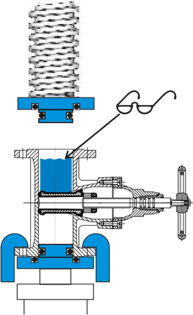

Banco de pruebas vertical con amarre universal. Se pueden probar válvulas con todas las terminaciones e incluso válvulas a 90⁰.En caso de amarre por presión, la fuerza de compresión está controlada automáticamente según la presión del agua dentro de la válvula. El puente móvil de la parte superior permite la carga de la válvula.En la parte inferior hay un depósito de agua; se puede añadir otro depósito externo como opción. Esta estructura superior abierta permite la inspección visual de la válvula durante la prueba. El banco dispone de carenado completo. Este banco puede estar controlado mediante una consola o por un skid de presurización modelo SKA o SKM.

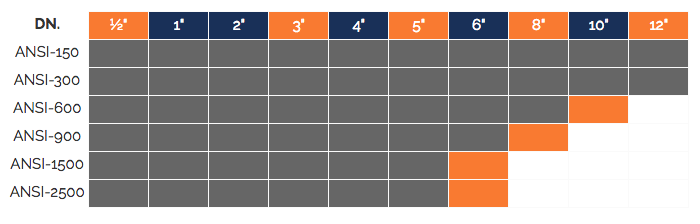

TABLAS ANSI
