MÁQUINA DE TALADRADO PROFUNDO Y FRESADO
IMSA MF1450BB

CARACTERÍSTICAS TÉCNICAS

  • Taladrado lineal (3 ejes), taladrado en un solo ángulo (4 ejes) y taladrado en ángulo compuesto (5 ejes) debidos a la rotación de la mesa y a la inclinación del cabezal.
  • Taladros profundos de hasta 1,450 mm en un solo ciclo y diámetros desde 5 hasta 40 mm (sólido).
  • Centro de taladrado profundo y fresado con doble inclinación
  • Profundidad de taladro en ciclo único 1450 mm
  • Para piezas complejas

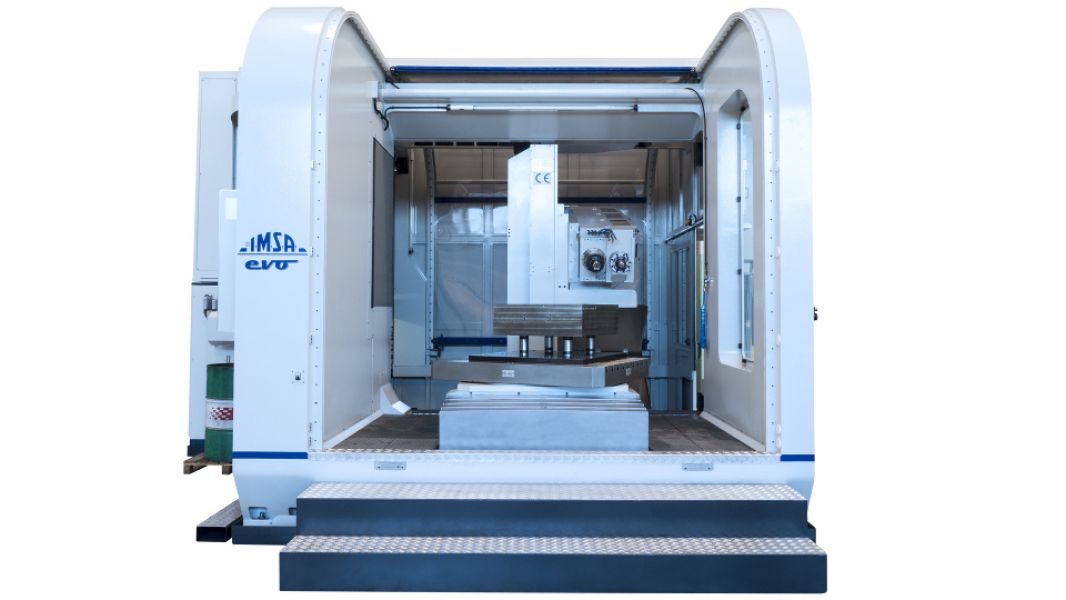

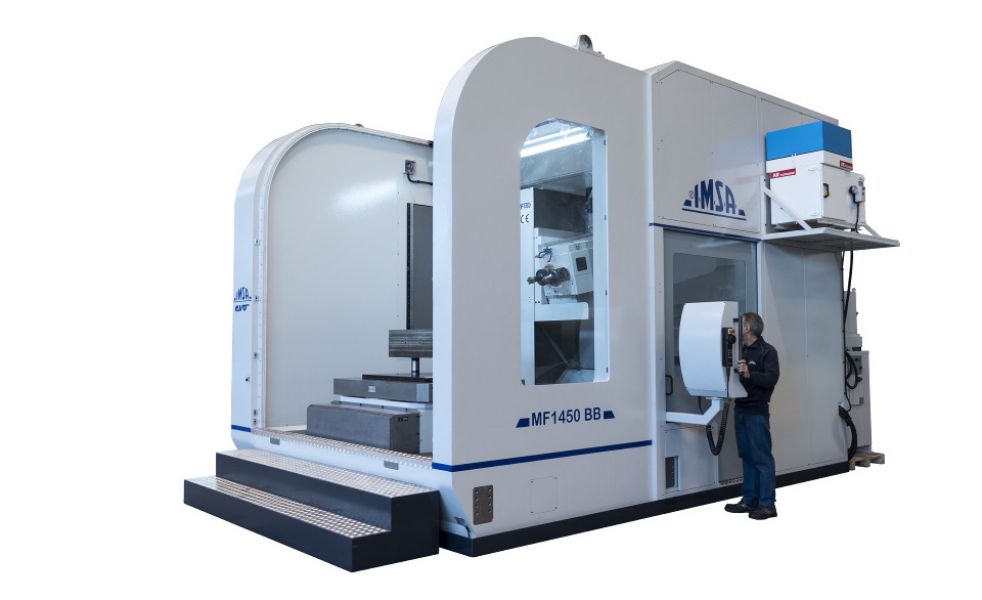

El centro de taladrado profundo de altas prestaciones MF1450BB es una de las ultimas evoluciones del concepto de la serie BB, y el primero de la nueva serie BB -Evo.

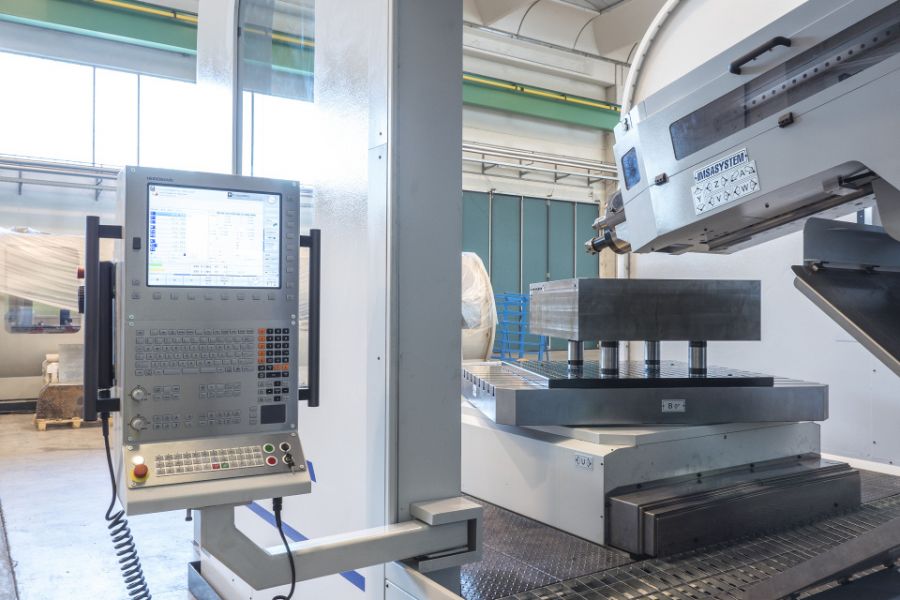

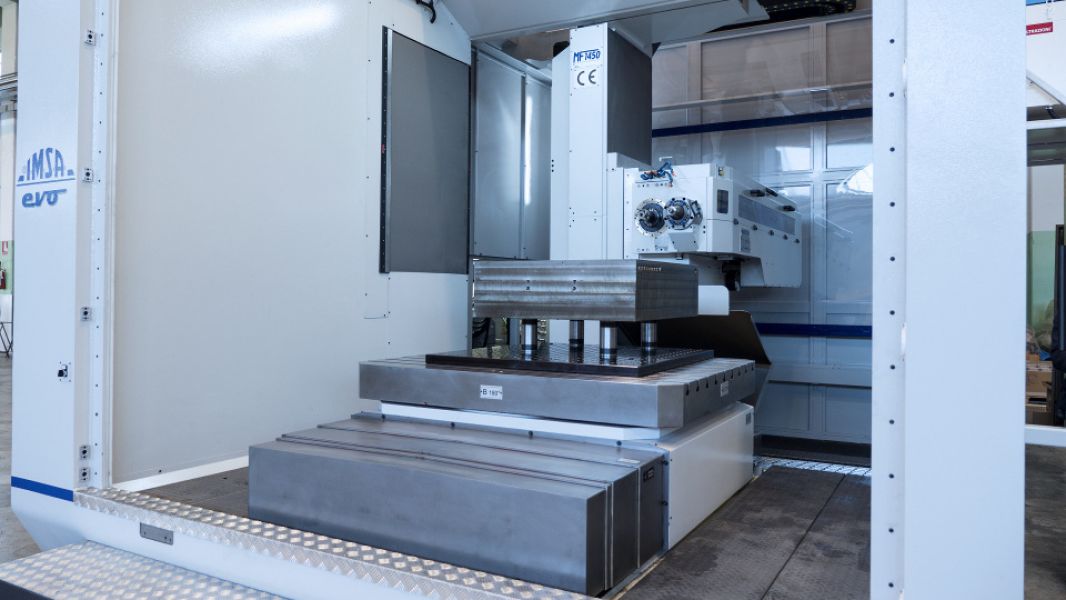

MF1450BB es adecuado para moldes de hasta 12 ton. Una pieza con un diámetro máximo de 2.750mm puede girar dentro de la estructura de la máquina. La mesa giratoria/ inclinable de 1.200×1.500mm, puede ejecutar un movimiento de rotación de infinitas posiciones, y un movimiento de aproximación hacia el cabezal de 500 mm.

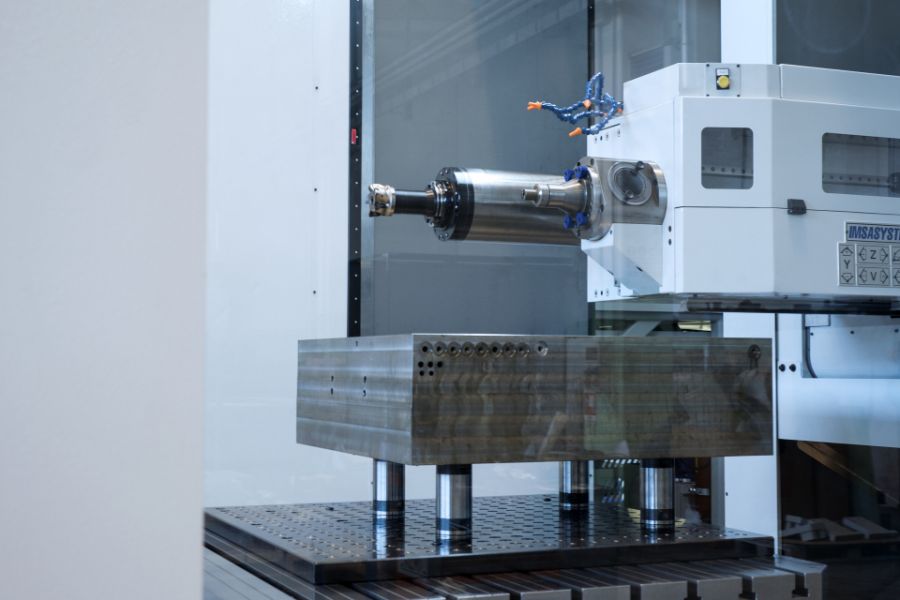

La serie “EVO”: las prestaciones de taladrado de la serie BB han mejorado. El centro MF1450BB tiene un husillo de taladrado con una potencia de 11 kW, 4.200 rpm y refrigeración con líquido.

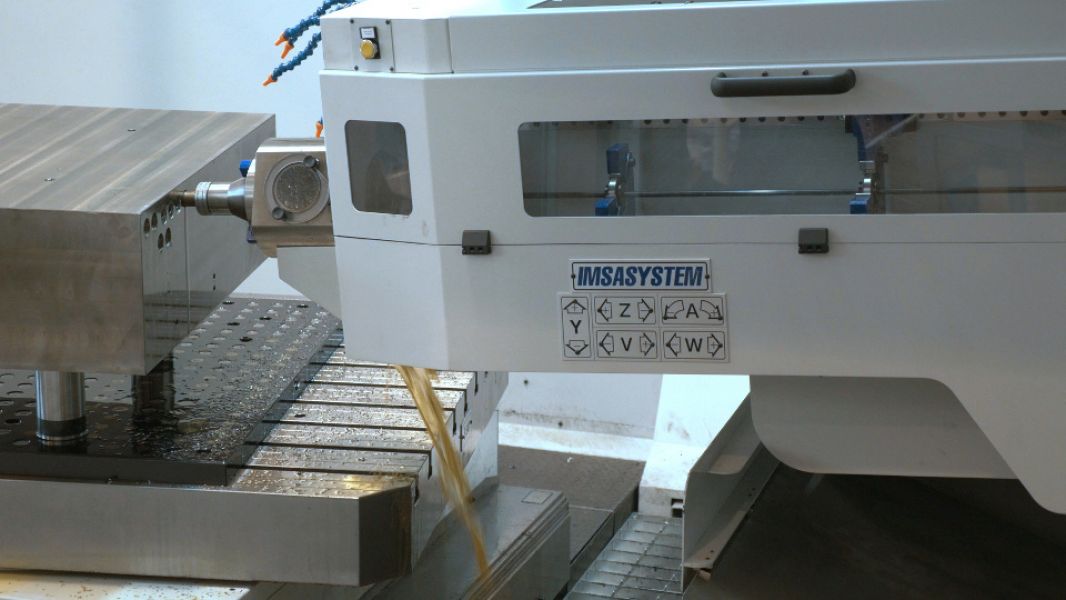

El fresado para la preparación y el acabado de los taladros (escariado, fresado de bolsillos, roscado etc.), con carrera de fresado horizontal de 1,050 mm se obtienen combinando la carrera de ram (eje W 600mm) y la carrera del eje de fresado (eje Z 450mm).

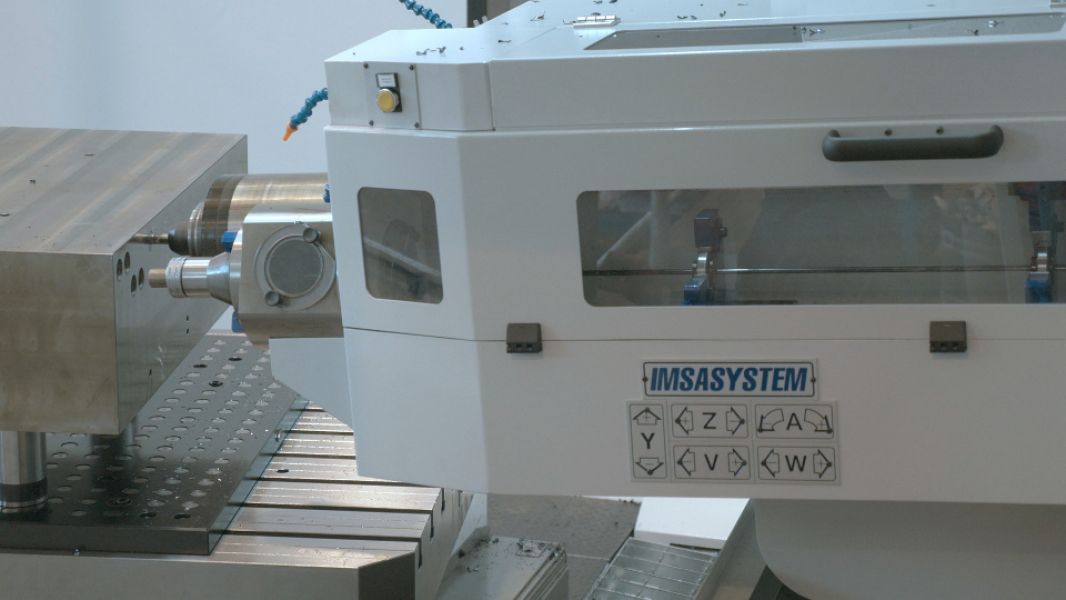

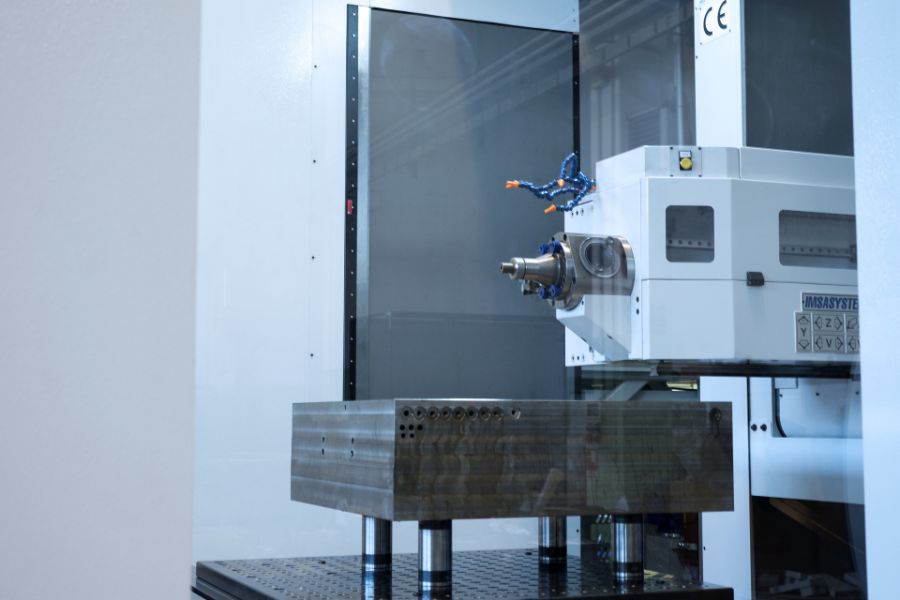

La serie “EVO”: el centro MF1450BB está equipado con un cabezal de fresado ISO50 con salida de refrigerante, con una potencia de 29 kW y 6.000 rpm, para un par máximo de 200 Nm. Por este motivo, esta máquina ofrece altas prestaciones y flexibilidad de las operaciones de fresado.

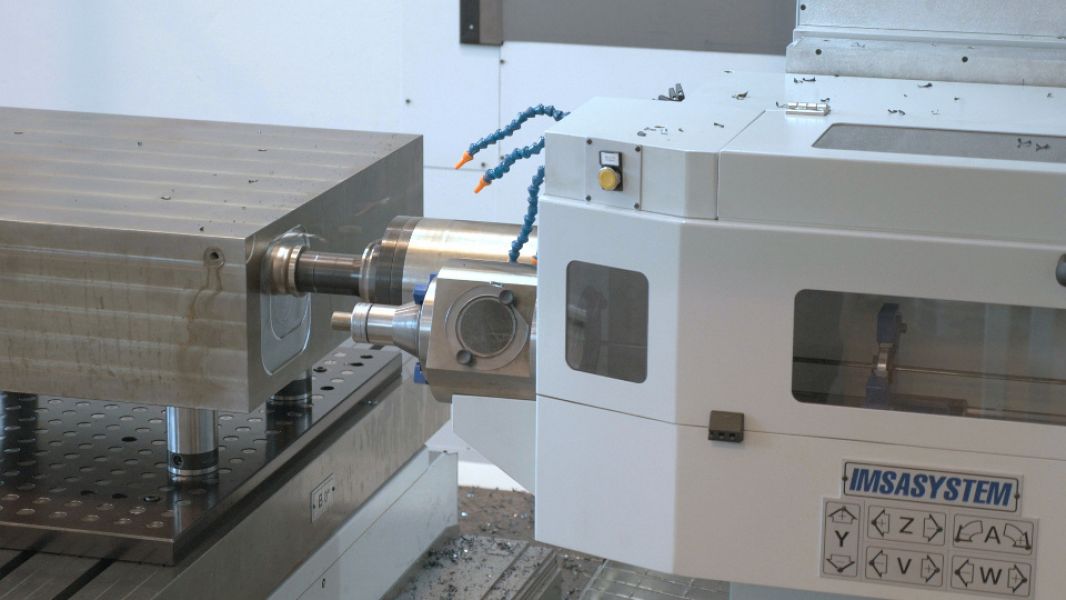

No se necesita ninguna intervención entre las operaciones de taladrado y fresado, debido a los dos husillos separados.

Además del cabezal de fresado de uso intensivo ISO50 para operaciones complementarias al taladrado, el valor tecnológico del nuevo centro MF1450BB está aumentado por el nuevo movimiento de traslado de la mesa que permite el mecanizado en todas las 4 caras del molde.

Estructura vertical de pórtico de máxima rigidez: momento de flexión 4 veces inferior a la estructura de columnas, 16 veces superior en rigidez. La estructura de pórtico asegura un mejor rendimiento en el eje Y
