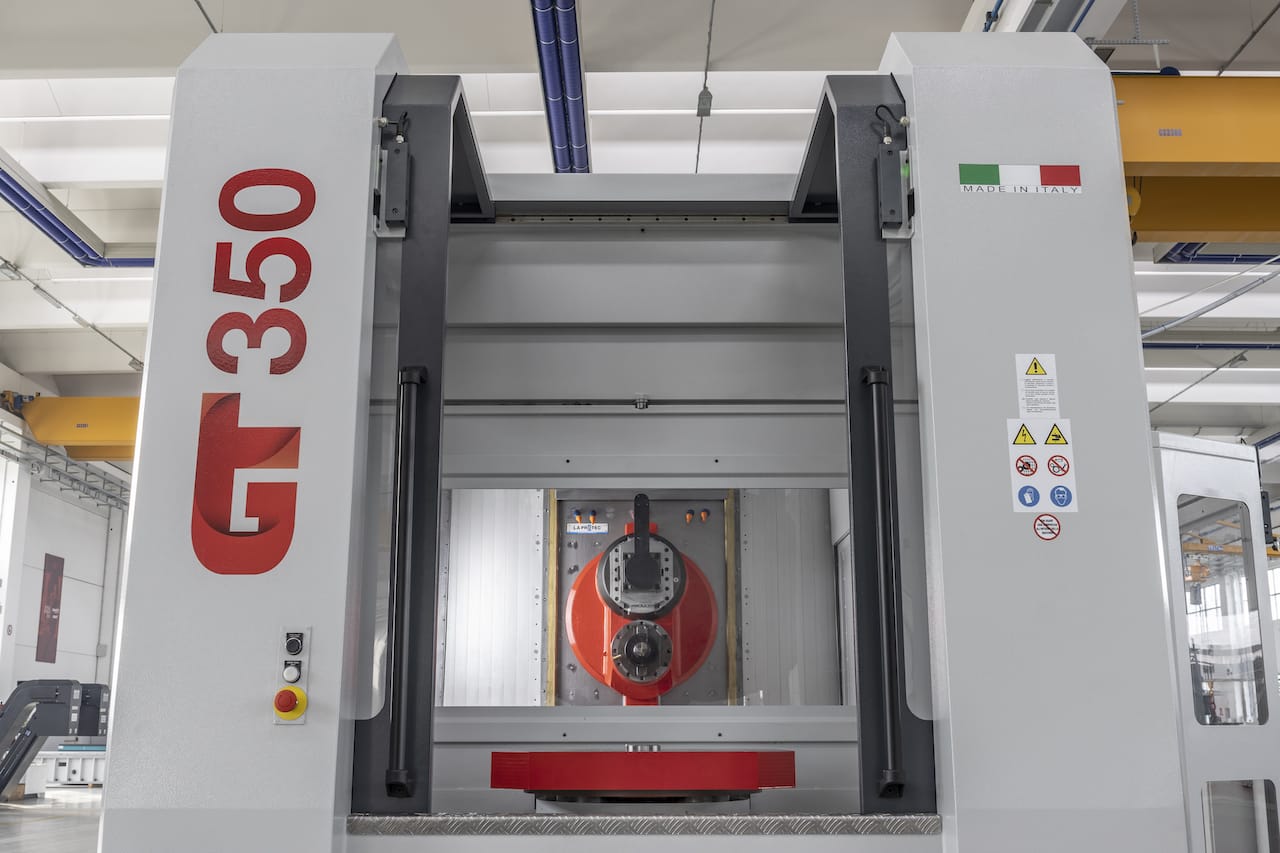

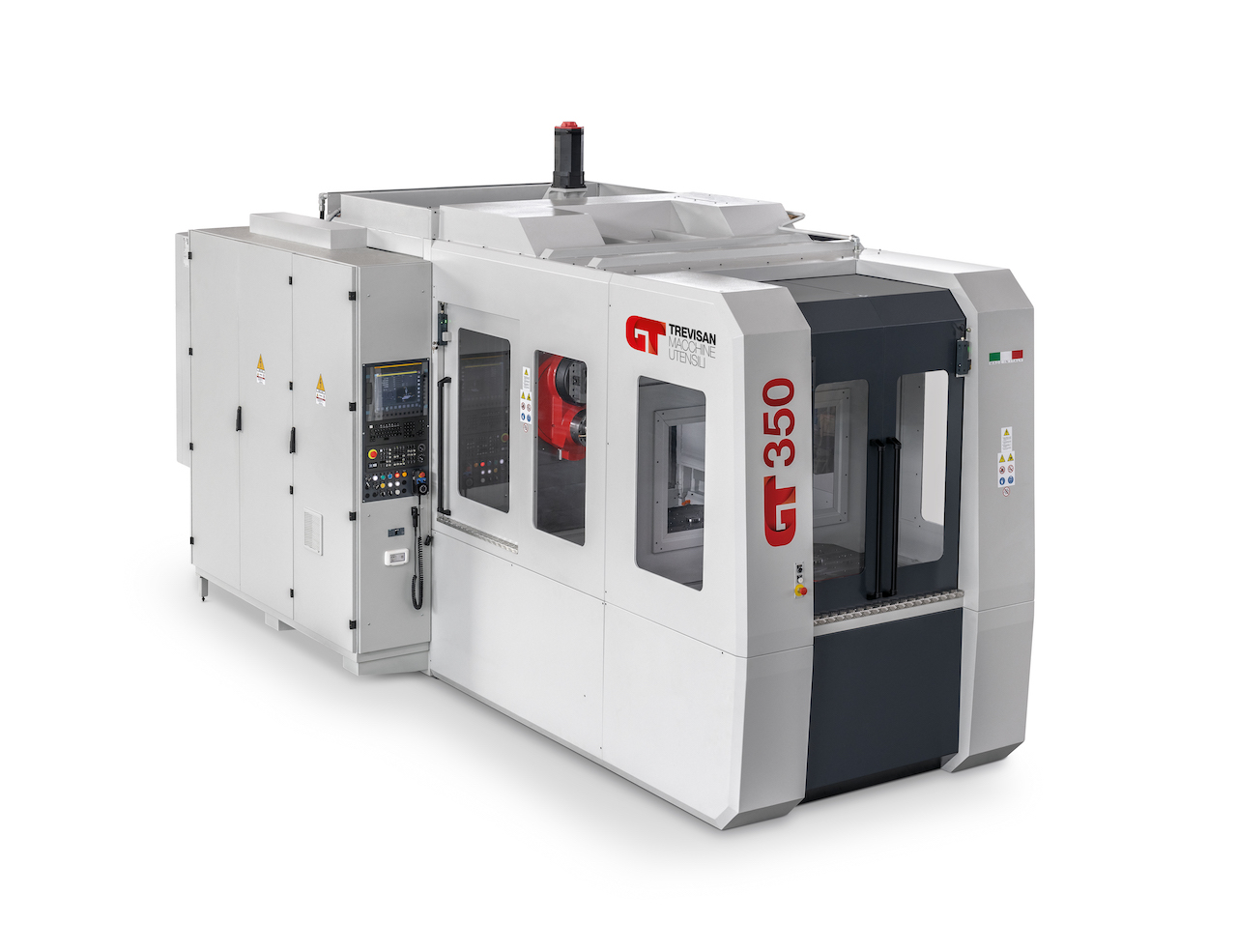

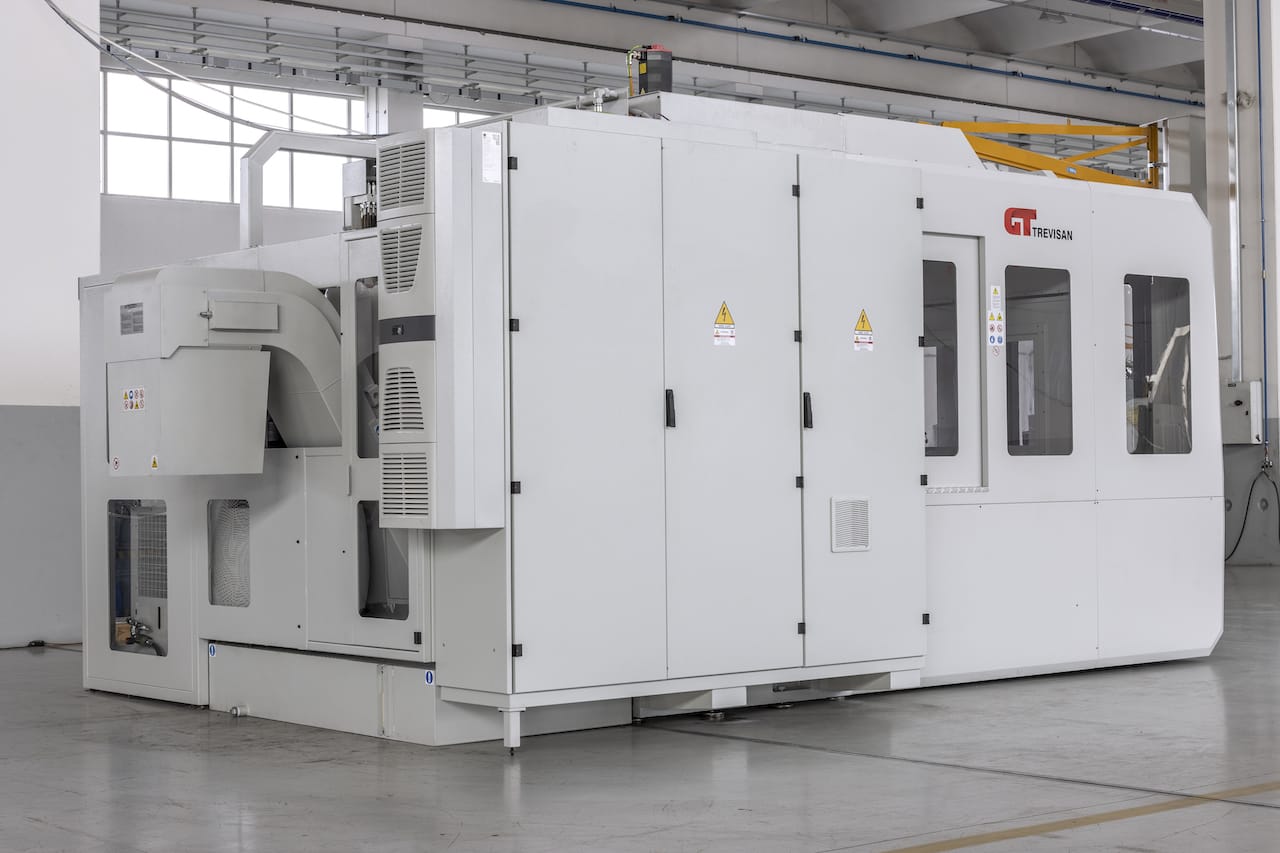

CENTRO DE MECANIZADO TREVISAN GT350

CARACTERÍSTICAS TÉCNICAS

  • CNC: Fanuc
  • Almacen herramientas: 46 pos. ampliable a 99 o 120
  • Carrera eje X : 700 mm
  • Carrera eje Y: 700 mm
  • Carrera eje Z : 750 mm
  • Diámetro máximo de torneado: 350 mm
  • Velocidad motor husillo: 4500 r.p.m.

SERIE “SMALL”

El primer modelo de la serie de los centros de mecanizado es el nuevo GT 350.

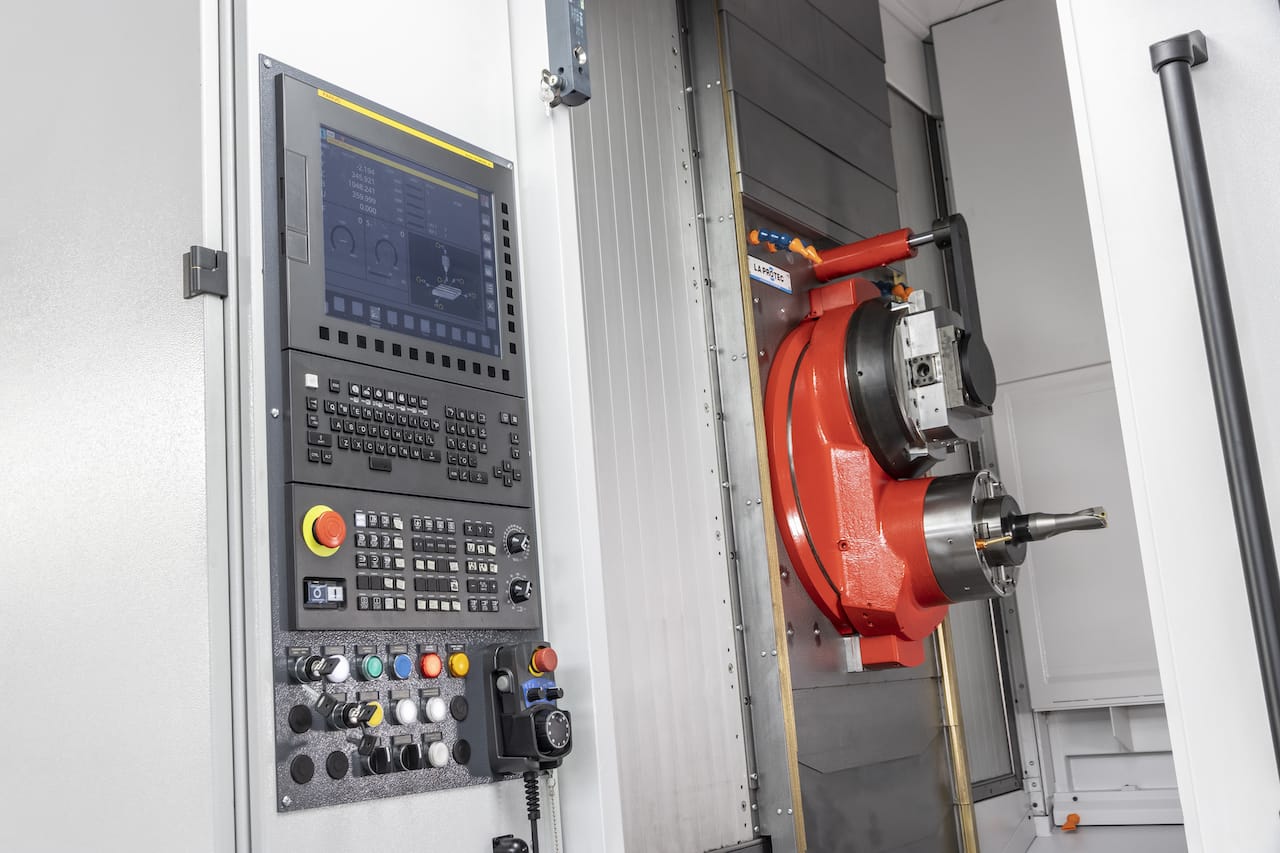

TORRETA DE DOS POSICIONES

La unidad de mecanizado, fabricada en fundición, consiste en una torreta de dos posiciones equipada con un dispositivo de torneado (diámetro de 300 mm con una carrera de 70 mm) apta a realizar un torneado de 350 mm con pieza fija y herramienta giratoria. La segunda posición está equipada, en cambio, con un husillo que puede girar hasta 4.500 RPM.

El eje de mecanizado es el mismo para ambas posiciones, y para realizar el cambio entre una posición y la otra, la torreta gira 180°.

HUSILLO

El husillo está equipado con una transmisión para la gestión del eje de torneado y permite cargar automáticamente, a través del cambio de herramientas, un dispositivo de torneado con un diámetro de 135 mm con una carrera de 30 mm: ideal para realizar mecanizados de pequeños diámetros a altas revoluciones.

El husillo también está debidamente diseñado para permitir la aplicación de cabezales angulares.

BANCADA

Fabricada en chapa electrosoldada, la bancada está tratada a través de un proceso de distensión y diseñada para que disponga de espacios amplios para la descarga de las virutas y del refrigerante.

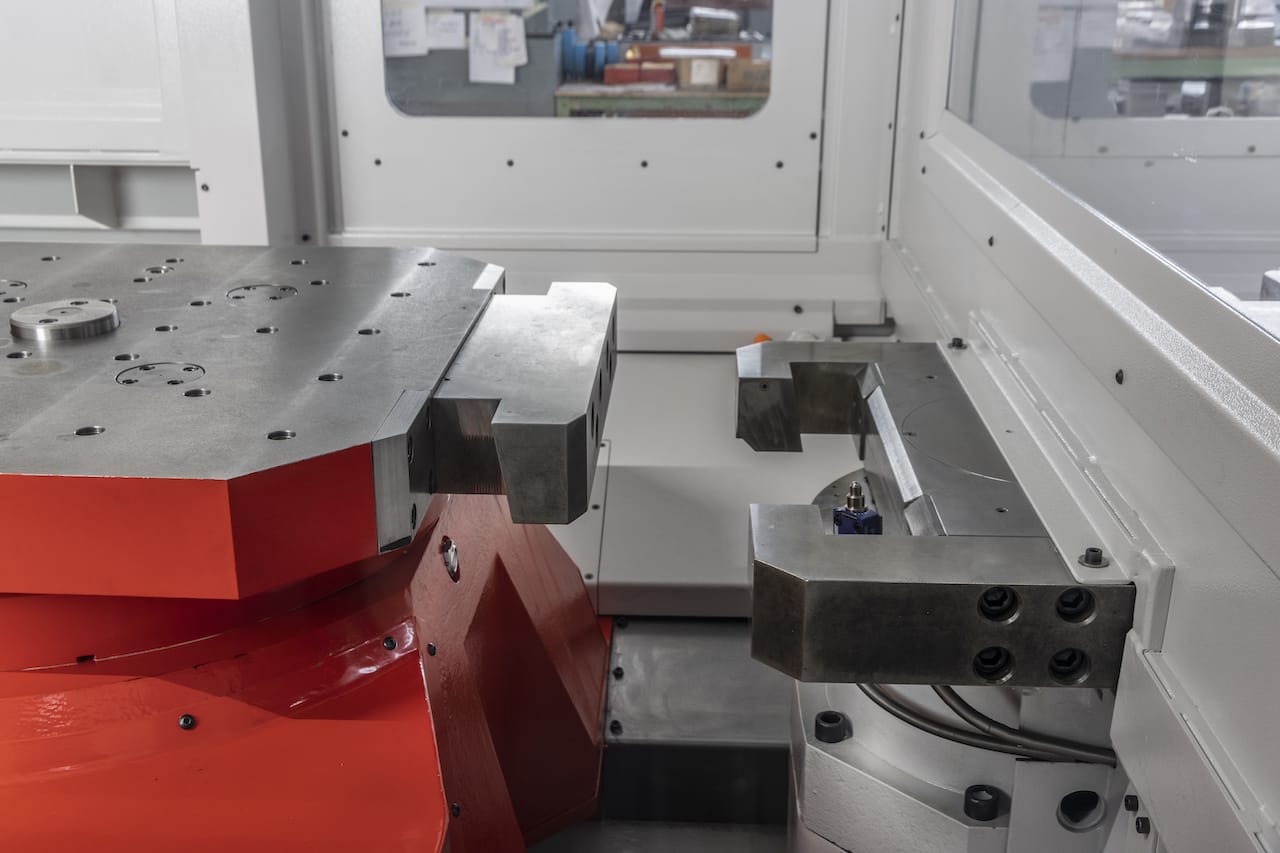

MESA GIRATORIA

La mesa giratoria de 360.000 divisiones en continuo, de 630 mm de diámetro, está controlada por un motor de ejes tipo brushless. En la tapa de la mesa está insertado el tapón de posicionamiento y de centrado de los pallets de 630 mm con sus bloqueos, con una capacidad máxima de 1.100 kg

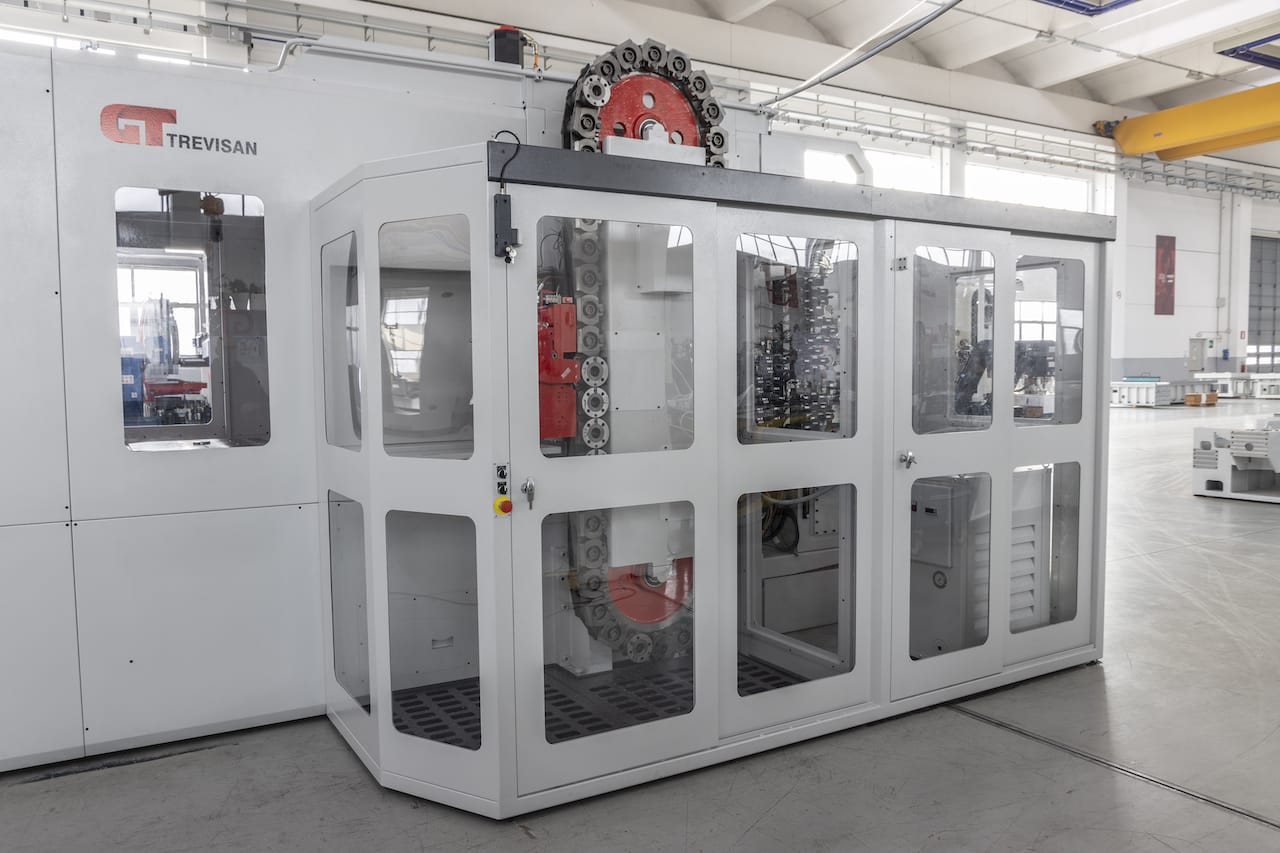

ALMACÉN DE HERRAMIENTAS

En la versión estándar, el almacén del cambio de herramientas se oferta con 46 posiciones que se puede ampliar a 99 y 120 posiciones.

Se puede equipar con un cargador de herramientas externo que permite cargar la herramienta o simplemente controlar o reemplazar las plaquitas sin parar la máquina y con total seguridad. El almacén se puede equipar también con chips de memoria para transmitir información desde la herramienta a la configuración del centro de mecanizado.

SOFTWARE

Nuestro equipo de técnicos informáticos gestiona y programa el software de las máquinas, personalizándolas según las necesidades de mecanizado de cada cliente.

SISTEMA DE BLOQUEO DE HERRAMIENTAS PATENTADO TREVISAN Ø 128

El portaherramientas TG2000 está equipado con un sistema de sujeción diseñado, fabricado y patentado por Trevisan. La base de apoyo del sistema es muy amplia: esta característica, junto con un bloqueo óptimo, consiguen una rigidez absoluta entre la herramienta y el mandrino.

El centro de mecanizado se puede equipar con una amplia serie de opciones.

DESCARGAR CATÁLOGOS

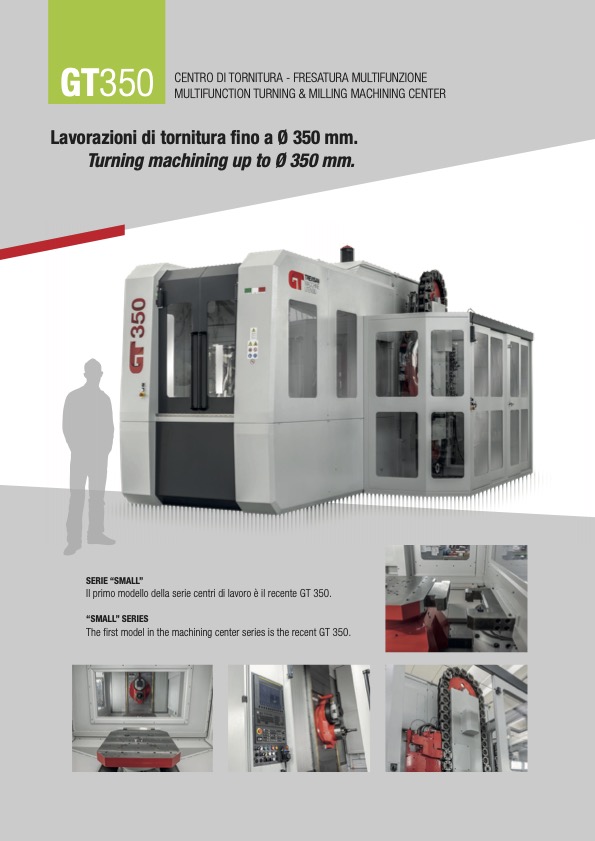

Catalogo GT350
