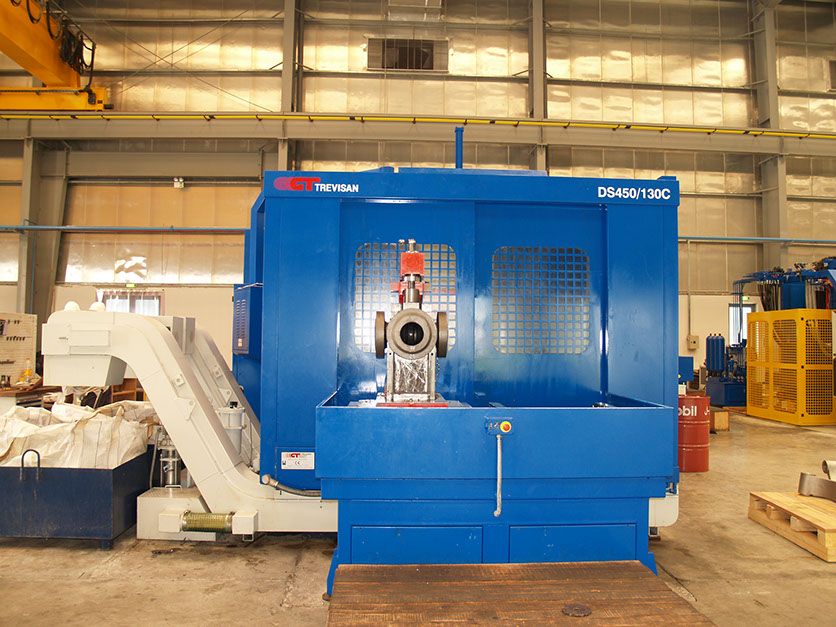

CENTRO DE MECANIZADO TREVISAN DS450/130C

CARACTERÍSTICAS TÉCNICAS

  • CNC: Fanuc
  • Almacen herramientas: 46 posiciones
  • Carrera eje X : 1000 mm
  • Carrera eje Y: 780 mm
  • Carrera eje Z : 900 mm
  • Diámetro máximo de torneado: 600 mm
  • Dimensiones mesa: 700 x 700 mm
  • Potencia motor husillo: 22 KW
  • Sistema cambio palet: Sí
  • Unidades de mecanizado: 2
  • Velocidad motor husillo: 3000 r.p.m.
Centro de torneado – fresado combinado

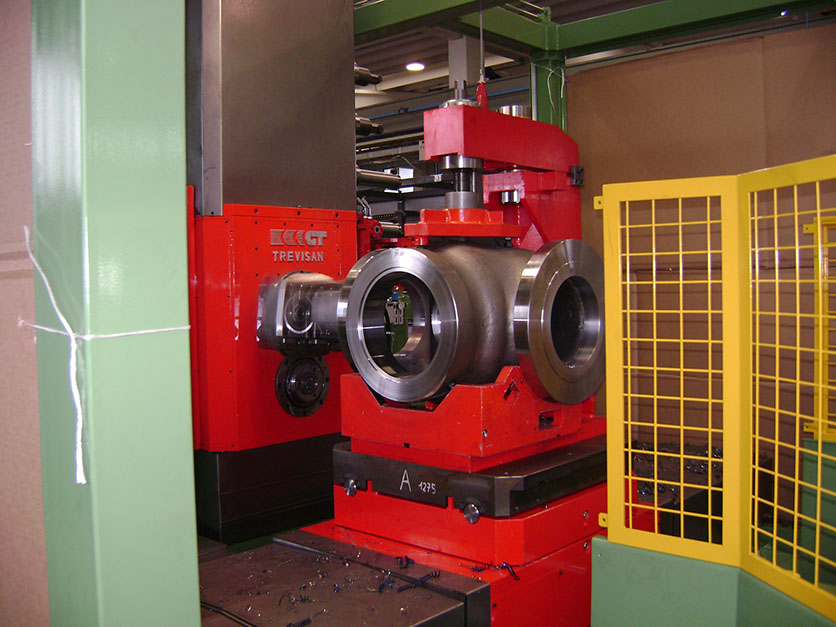

El centro de torneado DS450/130C se caracteriza por tener 2 sistemas de mecanizado:

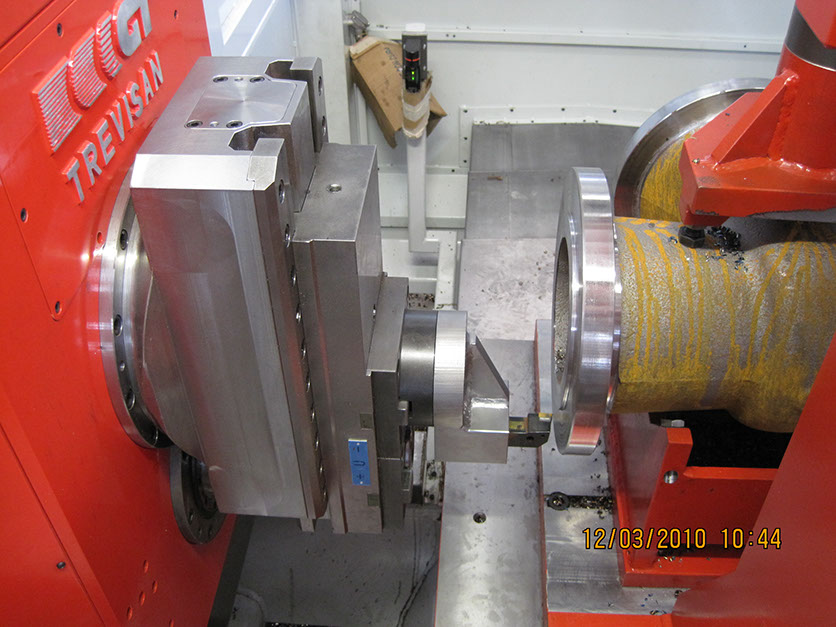

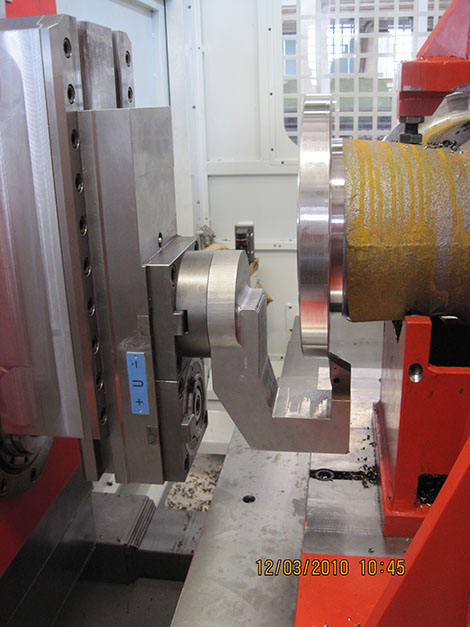

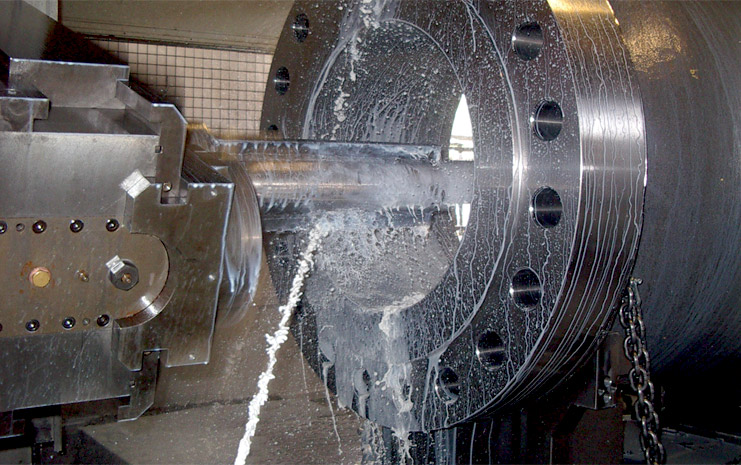

El dispositivo de torneado de 450 mm de diámetro del eje U tiene dos posiciones de amarre de porta-herramientas de 130 mm adaptadas para las operaciones de torneado de pequeño o gran diámetro utilizando la misma herramienta. Este puede efectuar prácticamente cualquier tipo de operación de torneado – esférico o cónico como mandrinado y roscado mediante herramientas estándar de taladrado y roscado.

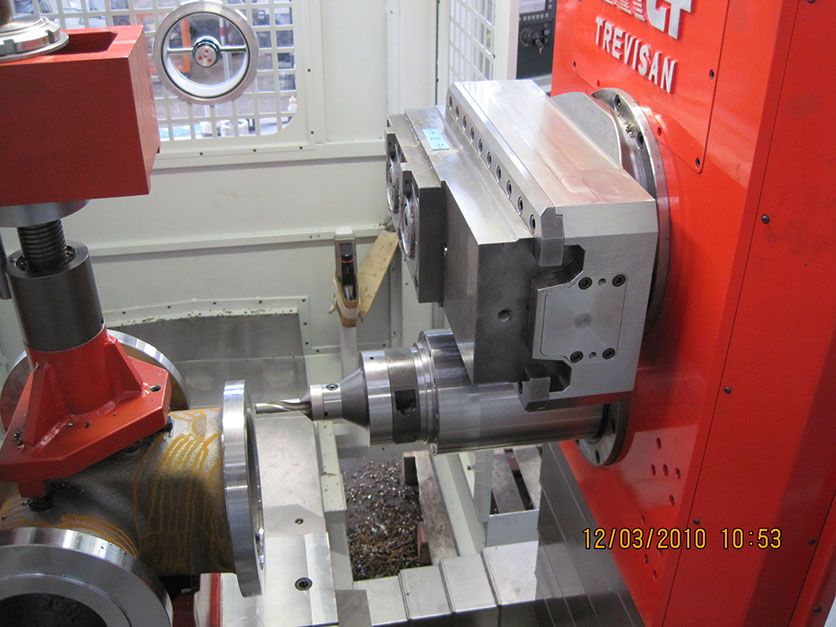

La alta velocidad del husillo situado por encima del dispositivo se utiliza para el fresado, el taladrado, el roscado y para otras operaciones de mecanizado. Para el taladrado de gran velocidad y para las aplicaciones de torneado, el husillo de mandrinado de gran velocidad incorpora un sistema diferencial controlado por CN para la programación de la herramienta. Durante las operaciones de torneado la máquina funciona como un torno, utilizando la velocidad constante para obtener un nivel óptimo de extracción de metal manteniendo la vida de la herramienta. El dispositivo del eje U está bloqueado en su posición cada vez que el husillo de mandrinado está en marcha.

Esta máquina de construcción robusta está equipada con un excelente sistema de evacuación de las virutas y con un sistema de vigilancia completamente cerrado.
Todos los componentes internos del cabezal están constantemente lubrificados mediante un sistema de lubrificación progresiva.

La bancada está fabricada en acero soldado y estabilizado. El cabezal, es de fundición Meehanite.
Todos los ejes están equipados con guías de rodillos lineares accionados por husillo de recirculación de bolas con servomotores de alto rendimiento.

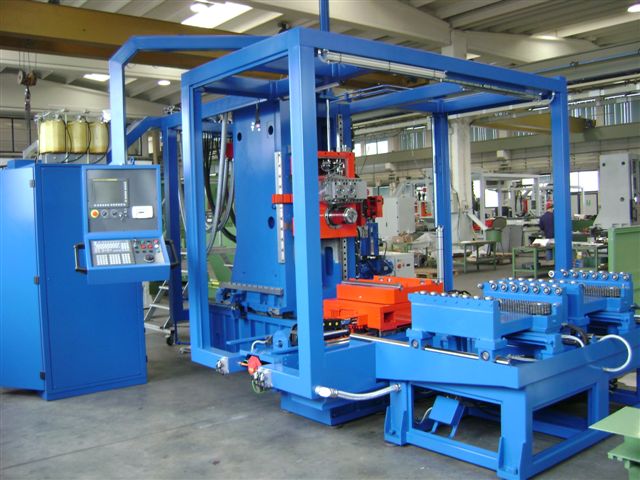

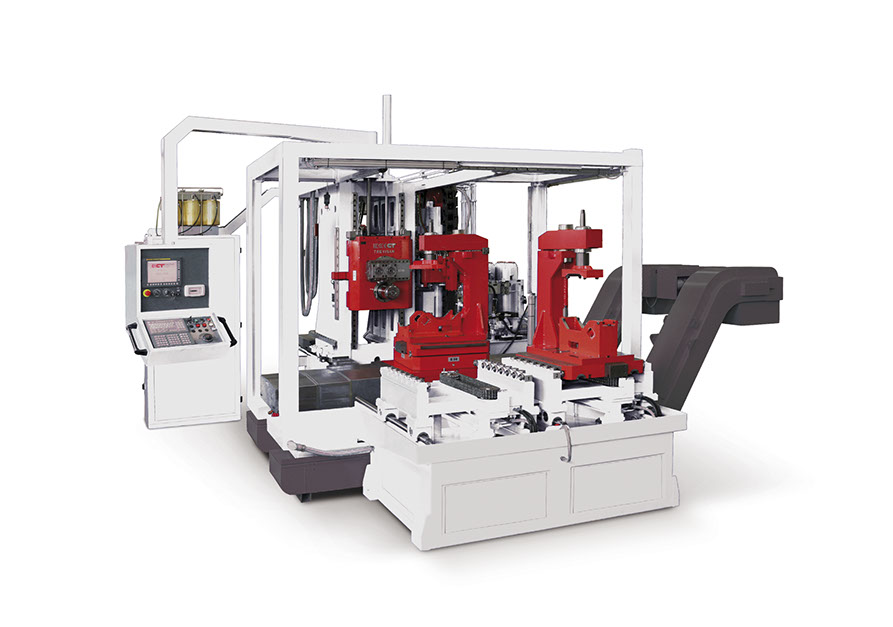

Este centro de mecanizado está equipado con palets de 700mm x 700mm.
Las herramientas están montadas sobre unos porta-herramientas de tipo TG2000 concebido y patentado por Trevisan Macchine SpA Utensili. Este porta-herramientas garantiza una rigidez máxima puesto que la herramienta se fija sobre un soporte de gran superficie durante el trabajo, lo que permite operaciones de desbaste de metales duros asegurando al mismo tiempo una máxima estabilidad de la herramienta.

El centro de torneado DS450/130C está equipado con una unidad de cambio de herramientas y almacén de 46 posiciones provisto de un manipulador con dos pinzas.
