FRESADORA DE PUENTE TECHMILL
MONNALISA

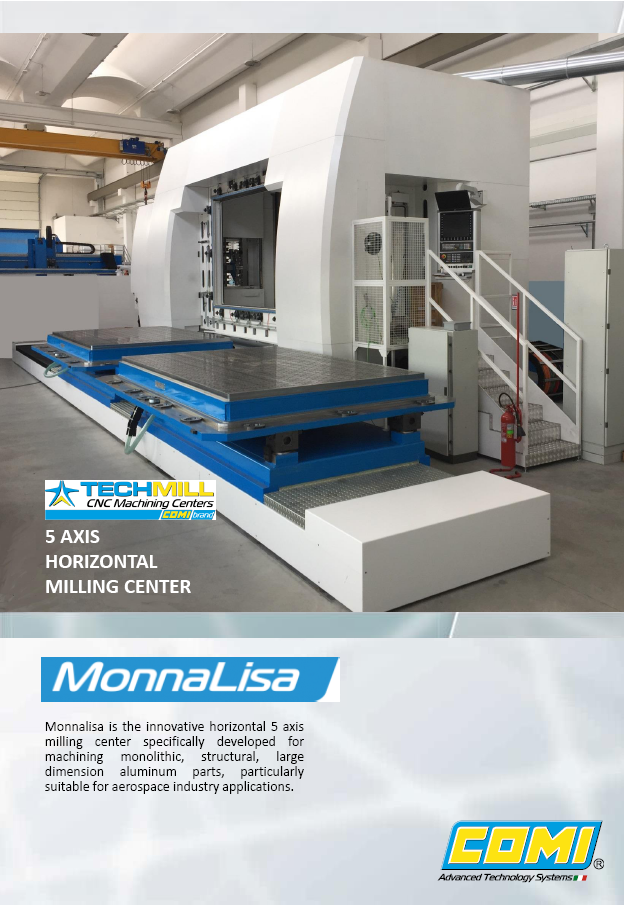

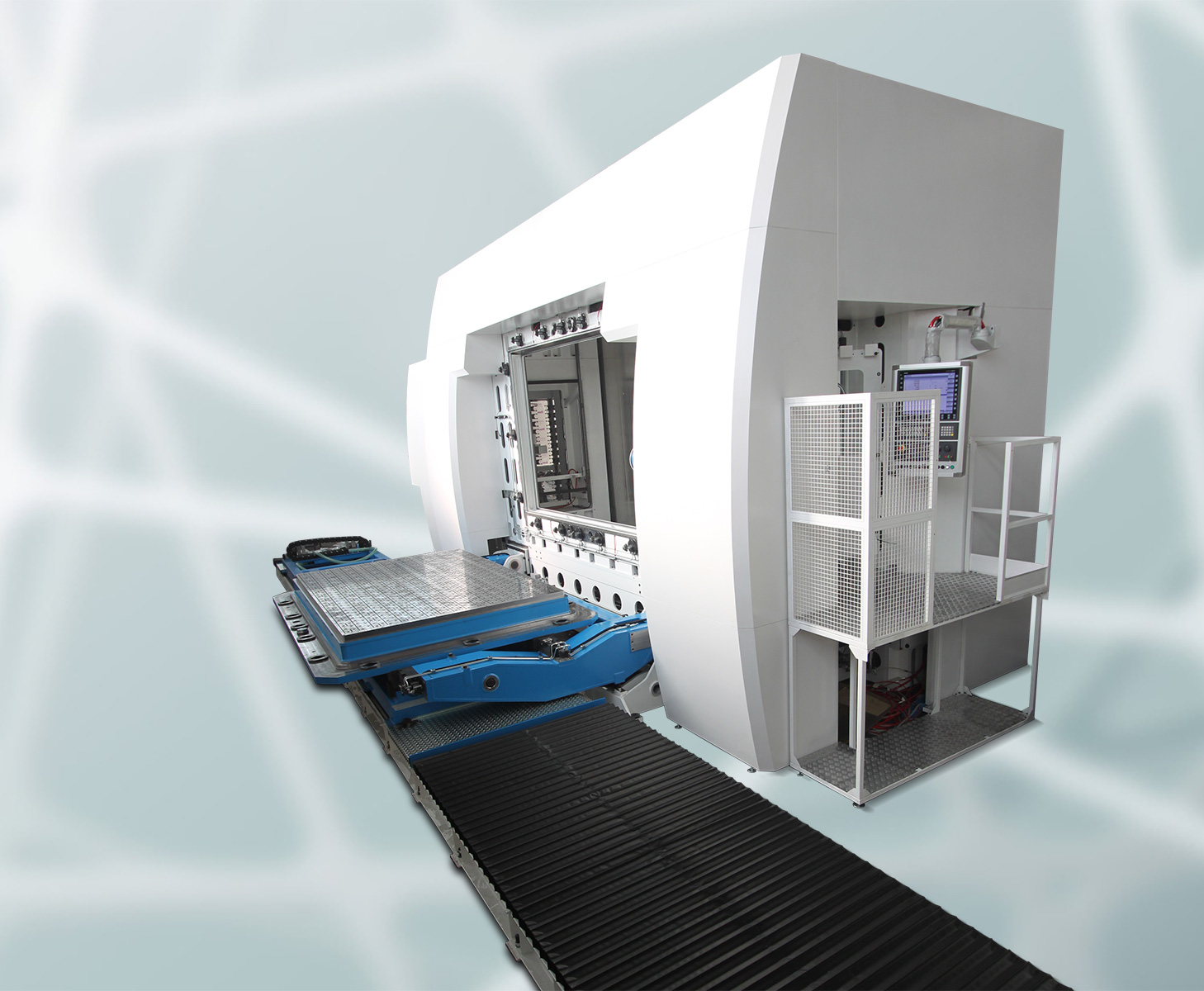

Monnalisa es un centro de mecanizado innovador de 5 ejes horizontales desarrollado expresamente para el mecanizado de piezas estructurales de aluminio monolítico de grandes dimensiones, especialmente adecuados para aplicaciones en el sector aeronáutico

El movimiento de los ejes

El carro X está constituido por una estructura rígida con doble montante vertical en fundición accionado por 4 reductores con engranajes integrados y 4 motores brushless. El diseño es de un pórtico de dos sistemas Twin Drive para la recuperación de los juegos a través de una precarga electrónica.

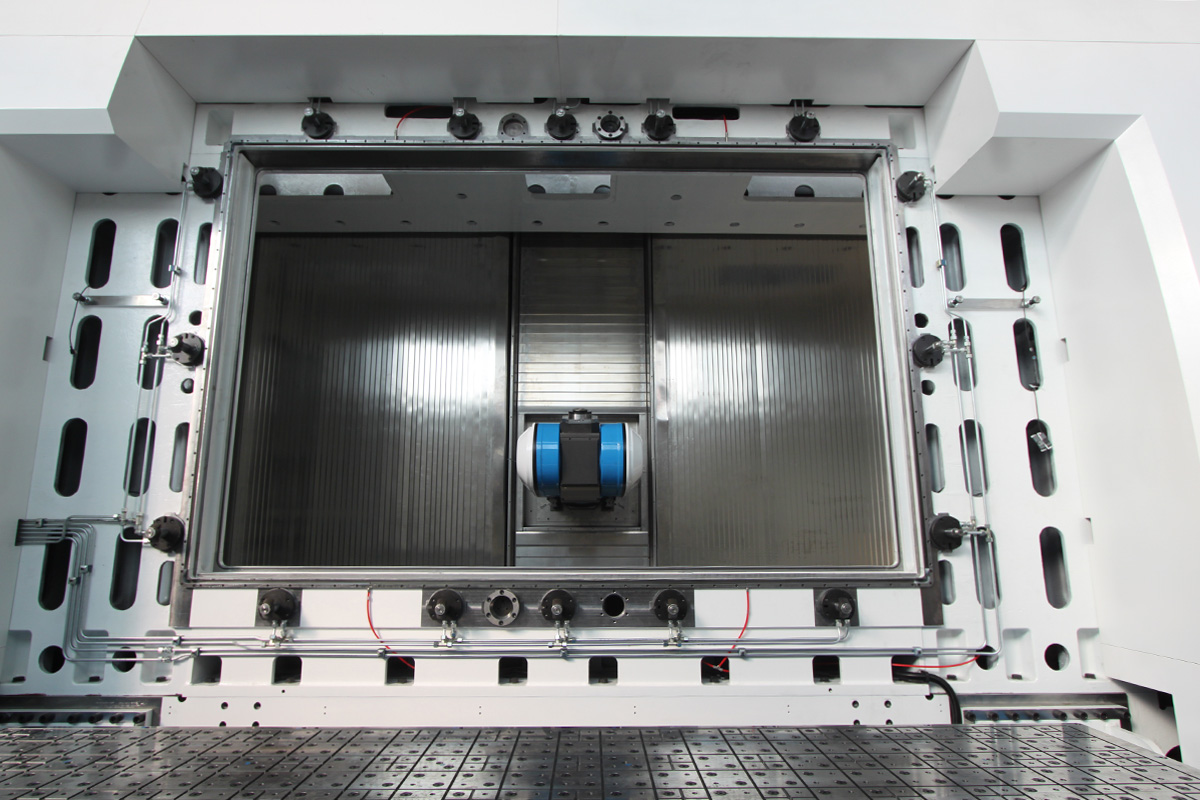

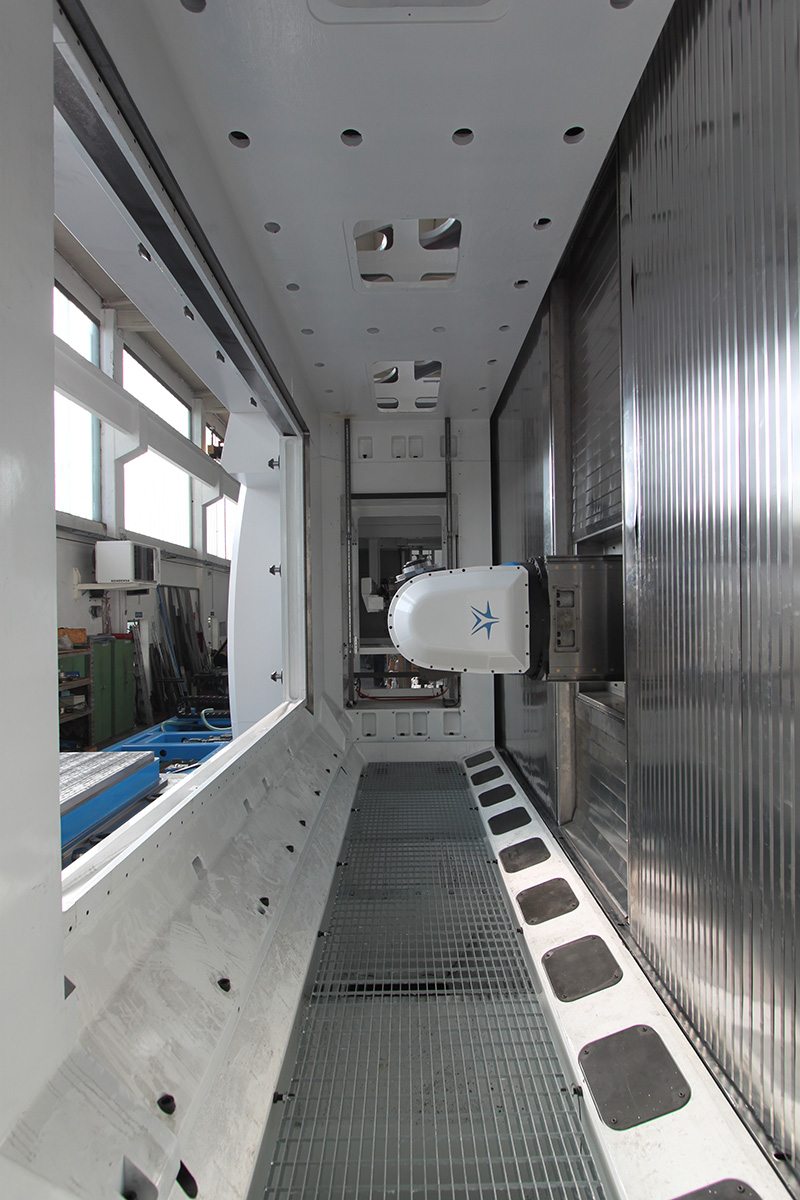

El eje Y se desliza sobre patines cuyas guías están montadas en la fusión eje X; el eje Z está hecho de una fusión rectificada en forma de paralelepípedo y se desliza sobre patines de  rodillos con guias montadas en la fusión del eje Y. El sistema en cruz eje vertical / RAM, el eje Y y el eje Z, se componen de dos fusiones integradas “box in box”. La posición de todos los ejes está detectada por reglas ópticas presurizadas y codificadas.

Construcción extremadamente robusta, en fundición

La estructura está hecha en fundición reforzada para obtener la máxima rigidez y dinámica con la mínima deriva térmica. Sondas térmicas PT100 están integradas para medir la temperatura y para la adaptación dimensional de los ejes.

Almacén de herramientas de gran capacidad

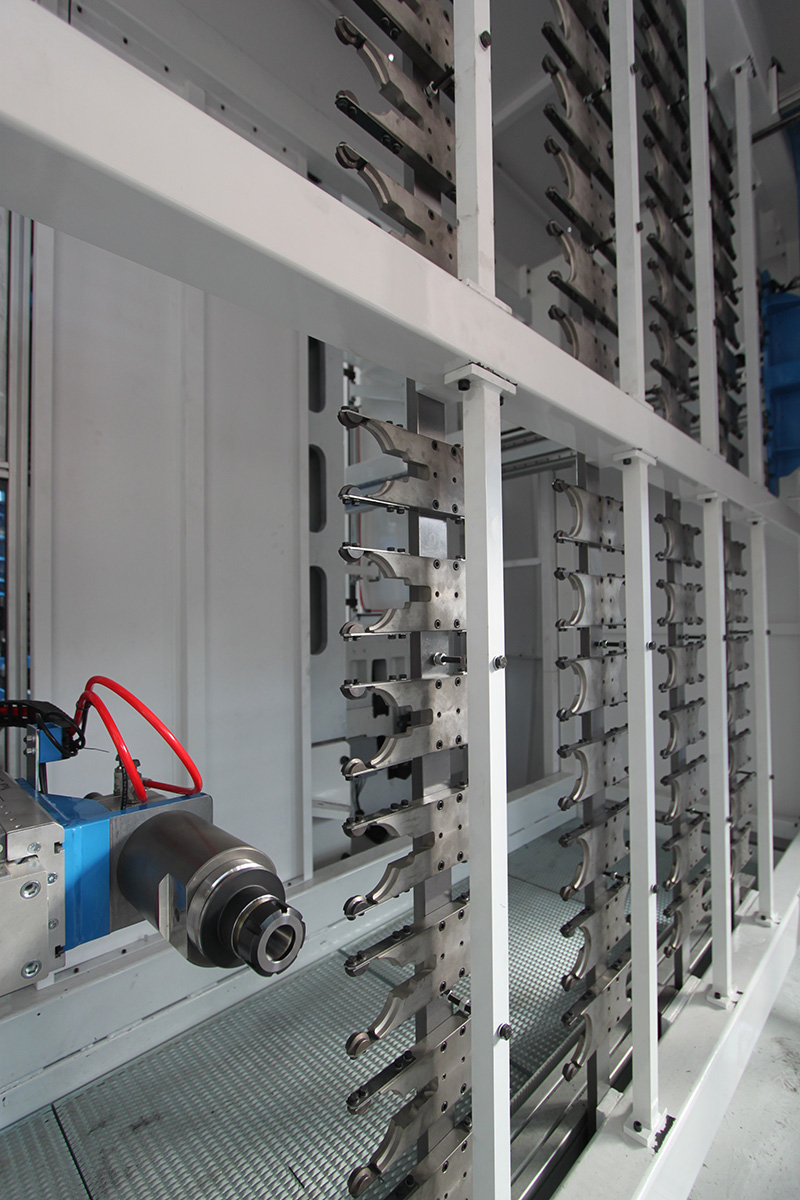

El almacén permite disponer de 120 herramientas, está posicionado en la parte lateral y está adecuadamente protegido contra las virutas y el polvo cuando no está utilizado.

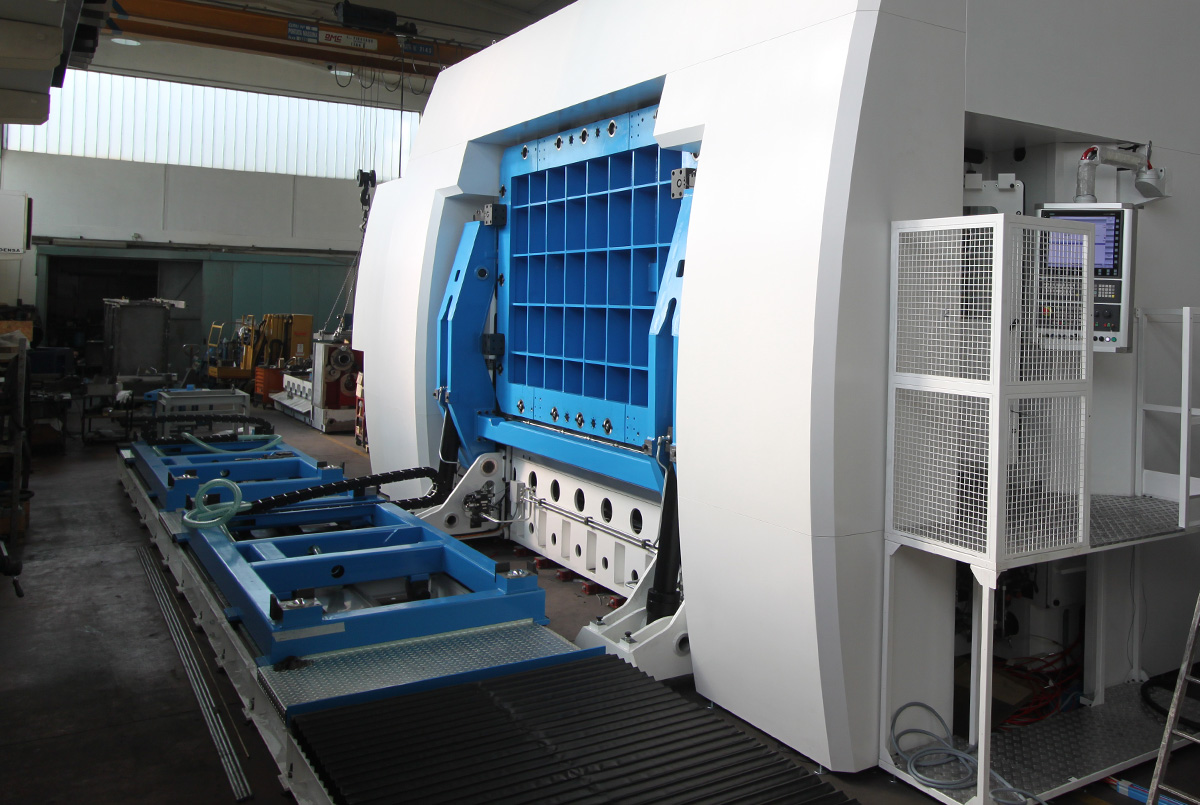

Superficie de trabajo doble, tipo cambiador de palets

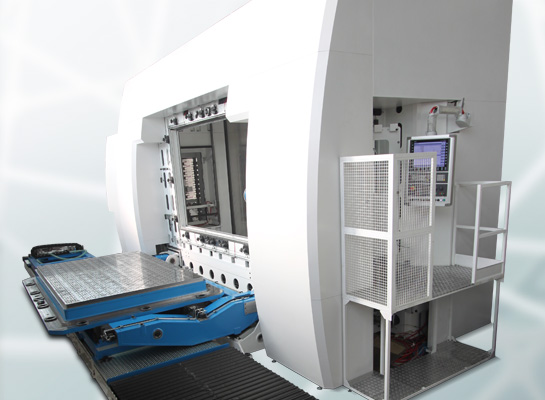

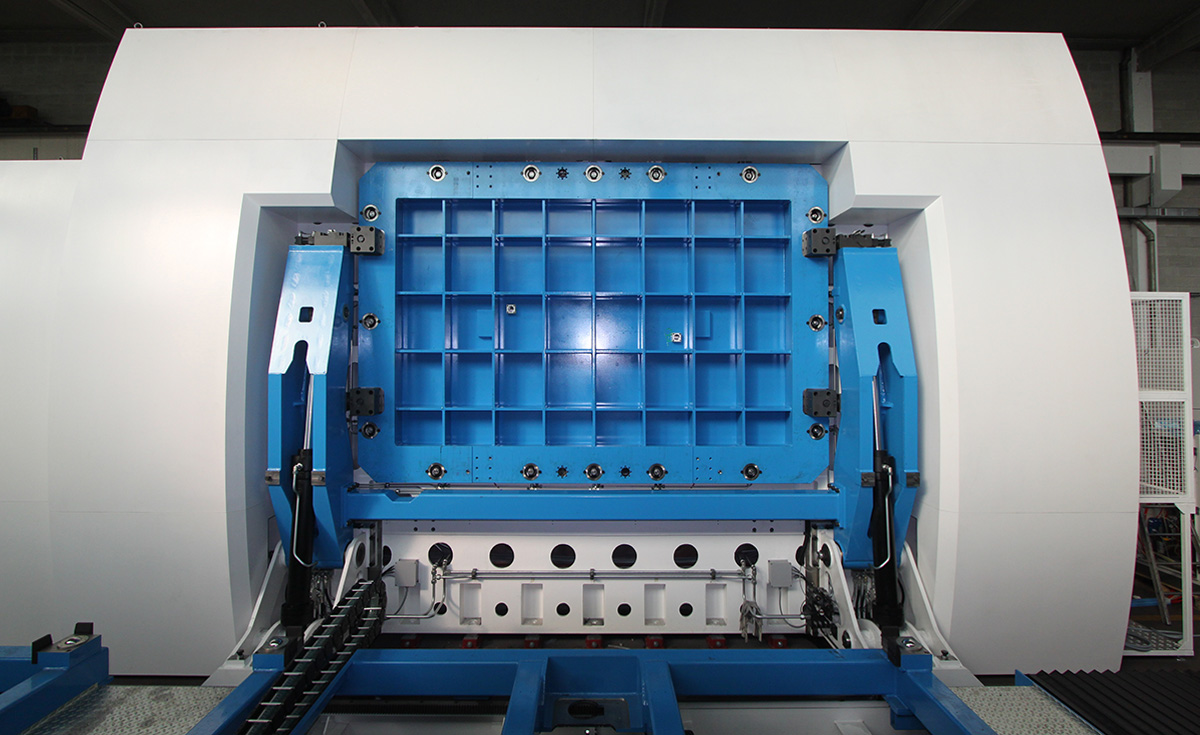

Las mesas están constituidas por dos grandes superficies de trabajo de grandes dimensiones, simétricos entre sí (cambio de pallet) para el cambio de las piezas durante el mecanizado. Las superficies de trabajo en aluminio están diseñadas para utilizar tanto la aspiración mediante el vacío como cualquier sistema de fijación de la pieza, con una capacidad de 2.000 kg para cada superficie. Los movimientos de las dos mesas, de tipo pendular, se realiza mediante carros que se desplazan sobre unas guías. La zona de sustitución de la pieza permite al operario de trabajar en una posición muy cómoda y en total seguridad.

Carga fácil

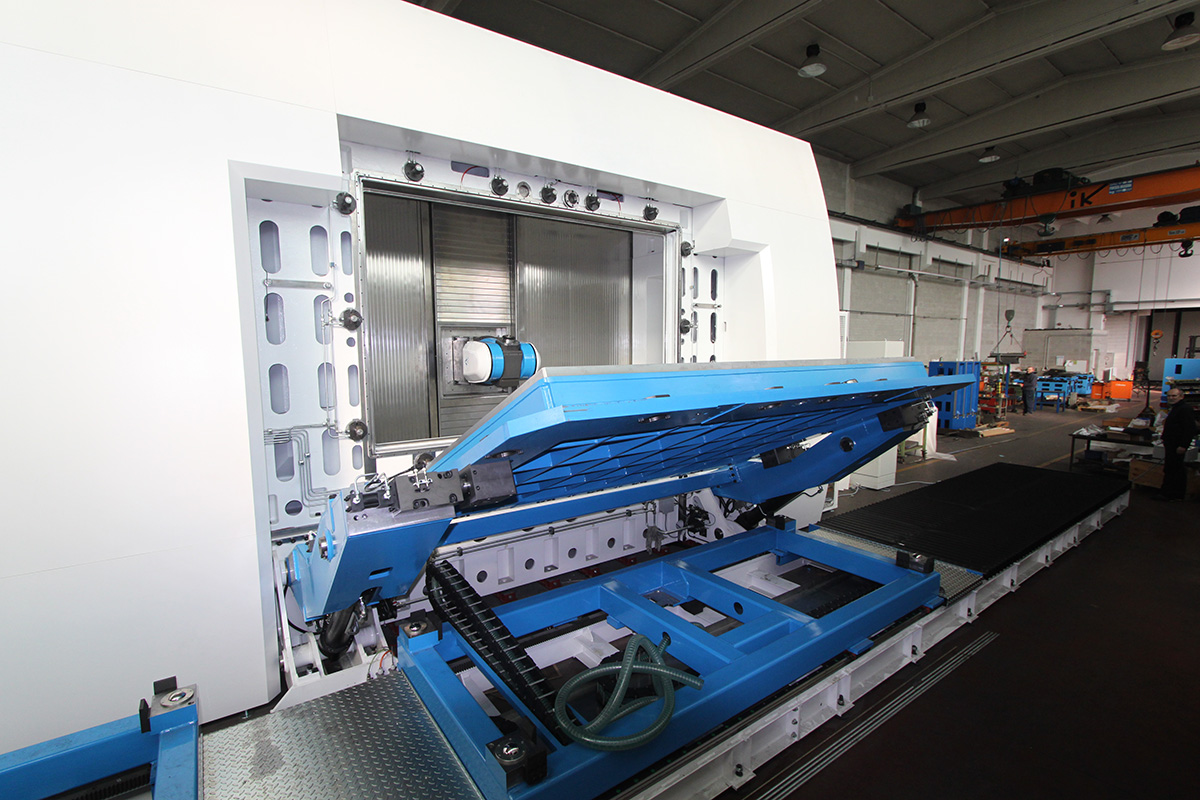

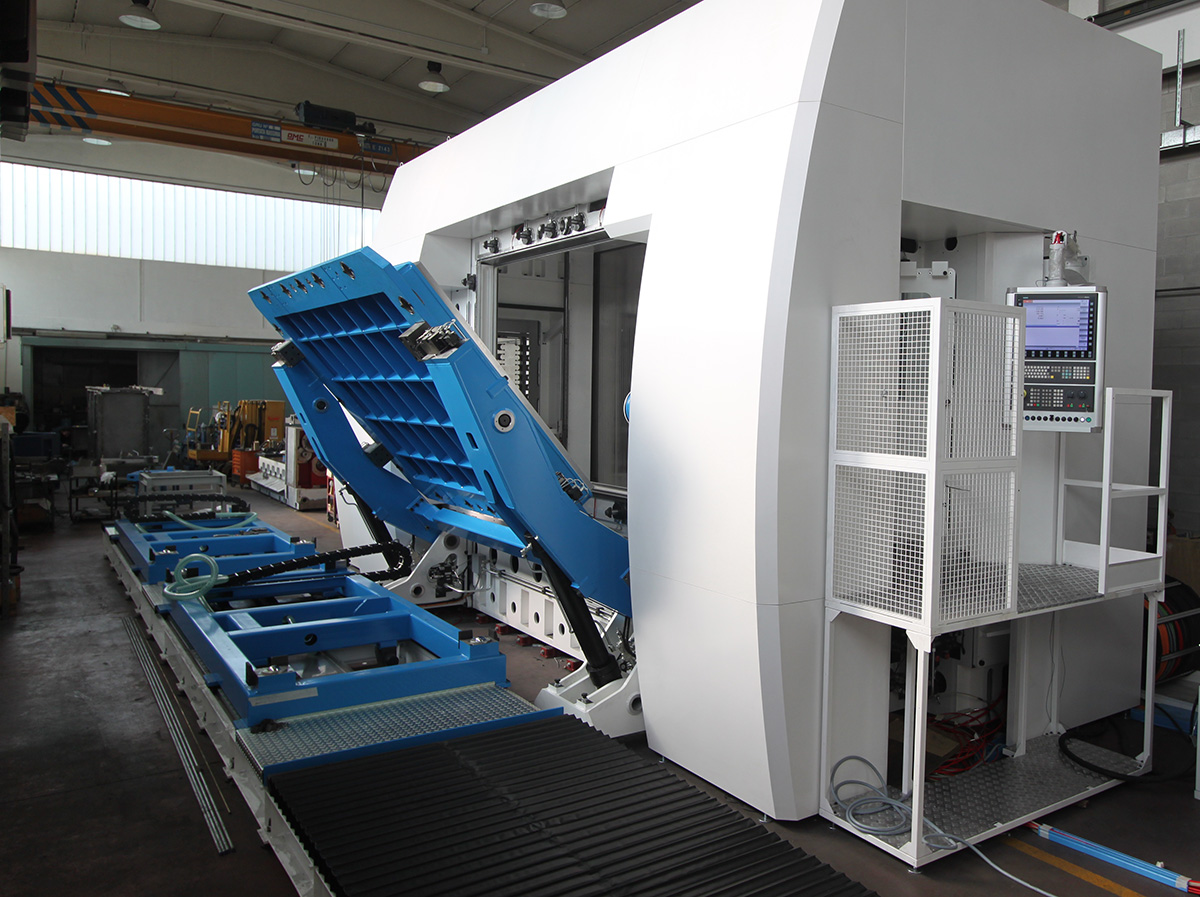

La carga de las piezas sobre la máquina se hace de manera fácil, por la rotación de la mesa de ± 90 ° obtenida con dos brazos mecánicos accionados hidráulicamente, mientras que para la mesa se utilizan cuatro pistones hidráulicos.

Gran volumen de evacuación de virutas

Gracias a un evacuador con cinta de gran tamaño (ancho 800 mm, altura 300 mm) colocado por debajo de la superficie de trabajo, se evacua un volumen de viruta de 1 metro cúbico por hora.

CARACTERÍSTICAS TÉCNICAS

Carreras Ejes  Velocidad Ejes
 X  3.200 mm  50 mt/1′
 Y  2.000 mm  50 mt/1′
 Z  1.000 mm  50 mt/1′
A (*)  +/- 110°  140º /sec
C (*)  +/- 200°  140º /sec

(*) Variable en función del tipo de cabezal

CARACTERÍSTICAS DEL HUSILLO

Potencia 95 kW
Par 29 Nm
Velocidad 500 – 30.000 rpm
Ataque HSK F80

Materiales

Aluminio
Acero

Sectores de aplicación

Aero

TABLAS ANSI
ansi bo 2v 450sh
esquema bo 2cv 450sh
