FRESADORA DE PUENTE TECHMILL
VENTORMASTER
VentorMaster es un centro de mecanizado de 5 ejes diseñado para conseguir un alto par motor necesario para trabajar en metales duros como el acero y el titanio. Estas máquinas son de tipo pórtico con mesa fija y travesaño móvil que se desplaza sobre las guías s del eje X en la parte superior. El movimiento de los ejes se realiza sobre guías de rodillos y husillos rectificados con doble tuerca precargada, mientras que la precisión de posicionamiento de los ejes se realiza por reglas ópticas. El movimiento del eje vertical “RAM” se realiza dentro de una estructura de tipo “box in box”. Se pueden montar sea cabezales con 5 ejes o cabezales de tipo “índex”.
VentorMaster desarrolla un par elevado y tiene una estructura extremadamente robusta, características que lo convierten en un modelo especialmente adecuado para operaciones de mecanizado en el sector de los moldes.
CARACTERÍSTICAS TÉCNICAS
| Carreras Ejes | Velocidad Ejes | |
| X | 2.000 – 20.000 mm | 30 mt/1′ |
| Y | 1.600 – 4.000 mm | 30 mt/1′ |
| Z | 1.000 – 2.000 mm | 30 mt/1′ |
| A (*) | +/- 120° | 180º /sec |
| C (*) | +/- 365° | 180º /sec |
(*) Variable en función del tipo de cabezal
CARACTERÍSTICAS DEL HUSILLO
| Potencia | 30 – 100 kW |
| Par | 150 – 1.000 Nm |
| Velocidad | 5.000 – 18.000 rpm |
Materiales
Aluminio
Acero
Titanio
Sectores de aplicación
Auto
TABLAS ANSI

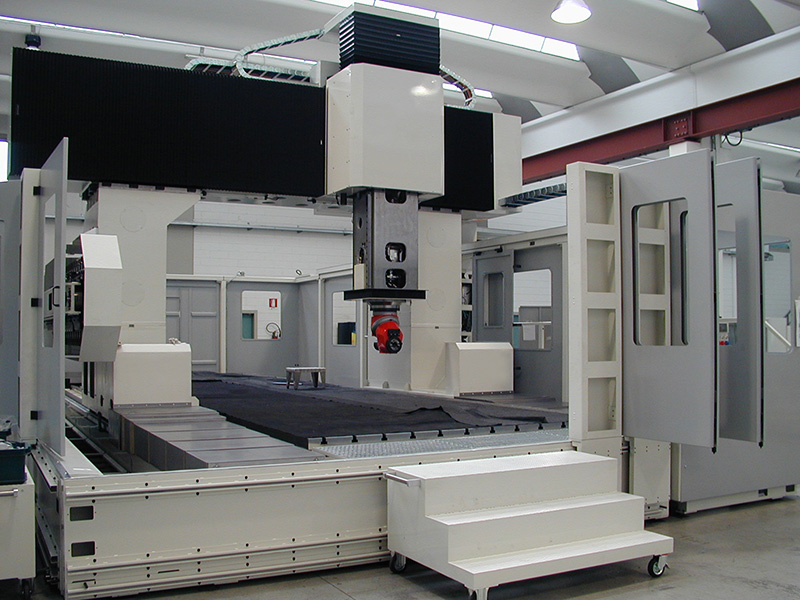

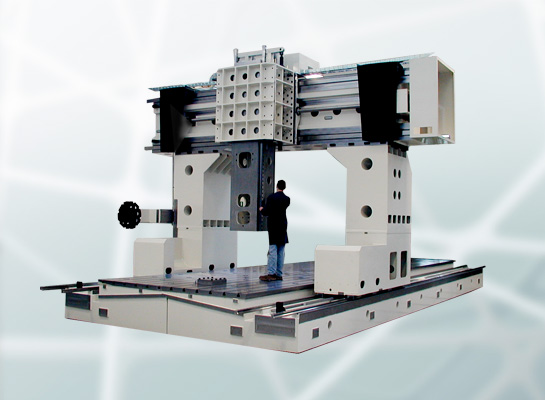

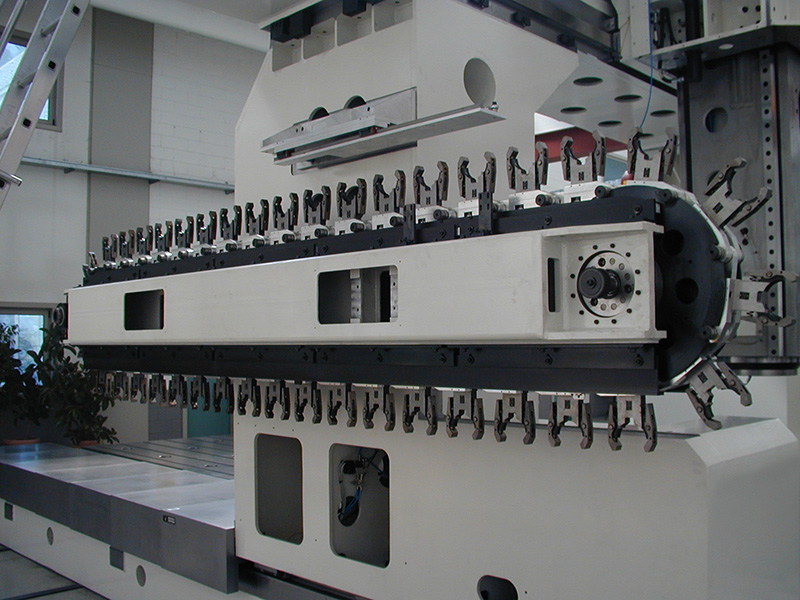

IMÁGENES Y VÍDEOS DE LA MÁQUINA VENTORMASTER
