trevisan ds1200

MANDRINADORA
TREVISAN DS1200/450C

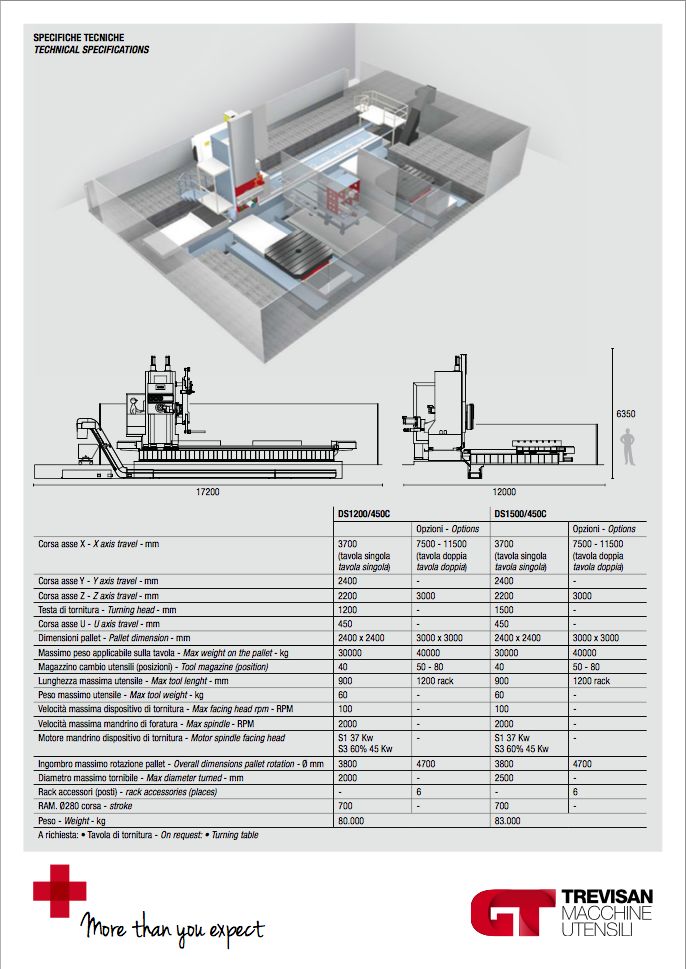

CARACTERÍSTICAS TÉCNICAS

  • CNC: Fanuc
  • Almacen herramientas: 40 posiciones
  • Carrera eje X : 3700mm / 7500-11500 mm
  • Carrera eje Y: 2400 mm
  • Carrera eje Z : 2200 mm
  • Diámetro máximo de torneado: 2000 mm
  • Dimensiones mesa: 2400×2400 mm
  • Mesa basculante: opción +15º
  • Potencia motor husillo: 37 KW
  • Sistema cambio palet: 2 mesas
  • Unidades de mecanizado: 2
  • Velocidad motor husillo: 2000 r.p.m.

La mandrinadora DS1200/450C combina las ventajas del mecanizado fijo con aquellas del mecanizado de rotación.

La mandrinadora DS1200/450C se caracteriza por tener 2 sistemas de mecanizado:

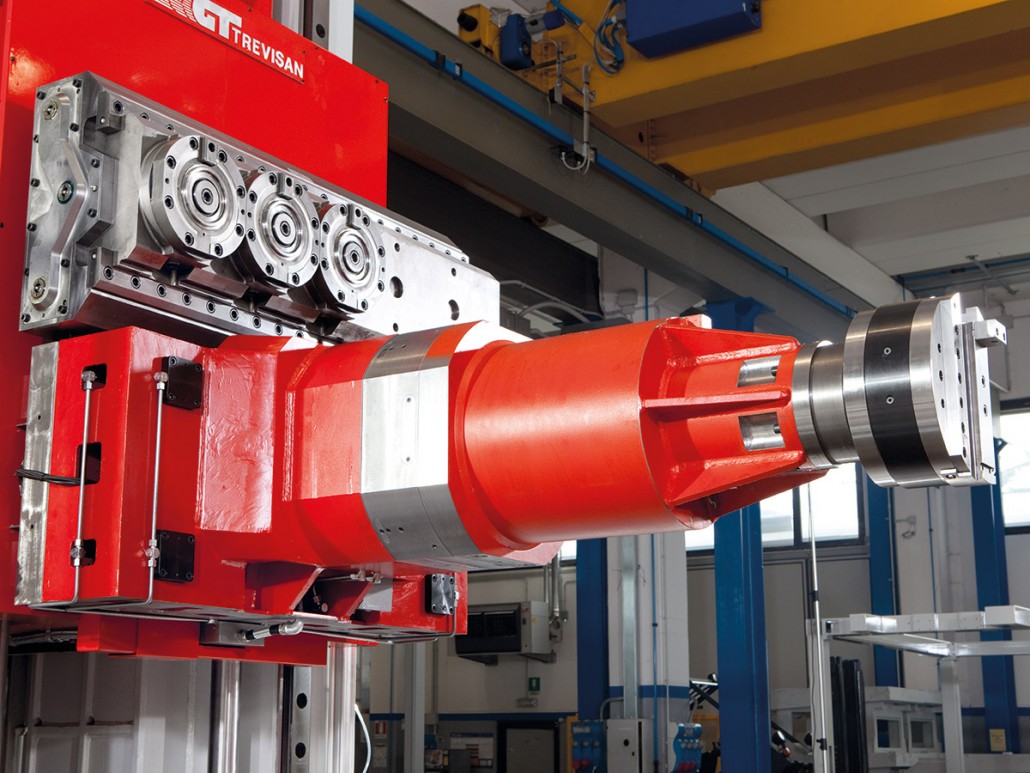

El dispositivo de torneado de 1200 mm de diámetro del eje U tiene tres posiciones porta-herramientas en la parte móvil de 450 mm, adaptadas para las operaciones de torneado desde pequeño hasta gran diámetro, utilizando la misma herramienta.  Este puede también efectuar prácticamente cualquier tipo de operación de torneado – esférico o cónico como mandrinado y roscado mediante herramientas estándar de taladrado y roscado.

La alta velocidad del husillo situado por encima del dispositivo se utiliza para el fresado, el taladrado, el roscado y para otras operaciones de mecanizado. Para el taladrado de alta velocidad y para las aplicaciones de torneado, el husillo de mandrinado de alta velocidad incorpora un sistema diferencial controlado por CN para la programación de la herramienta. Durante las operaciones de torneado la máquina funciona como un torno, utilizando la velocidad constante de superficie para obtener un nivel óptimo de extracción de metal manteniendo la vida de la herramienta. El dispositivo del eje U está bloqueado en su posición cada vez que el husillo de mandrinado está en marcha.

Esta máquina de construcción robusta está equipada con un excelente sistema de evacuación de las virutas y con un sistema de vigilancia completamente cerrado.

Todos los componentes internos del cabezal están constantemente lubrificados mediante un sistema de lubrificación progresiva.
La bancada está fabricada en acero soldado y estabilizado. El cabezal, es de fundición Meehanite.

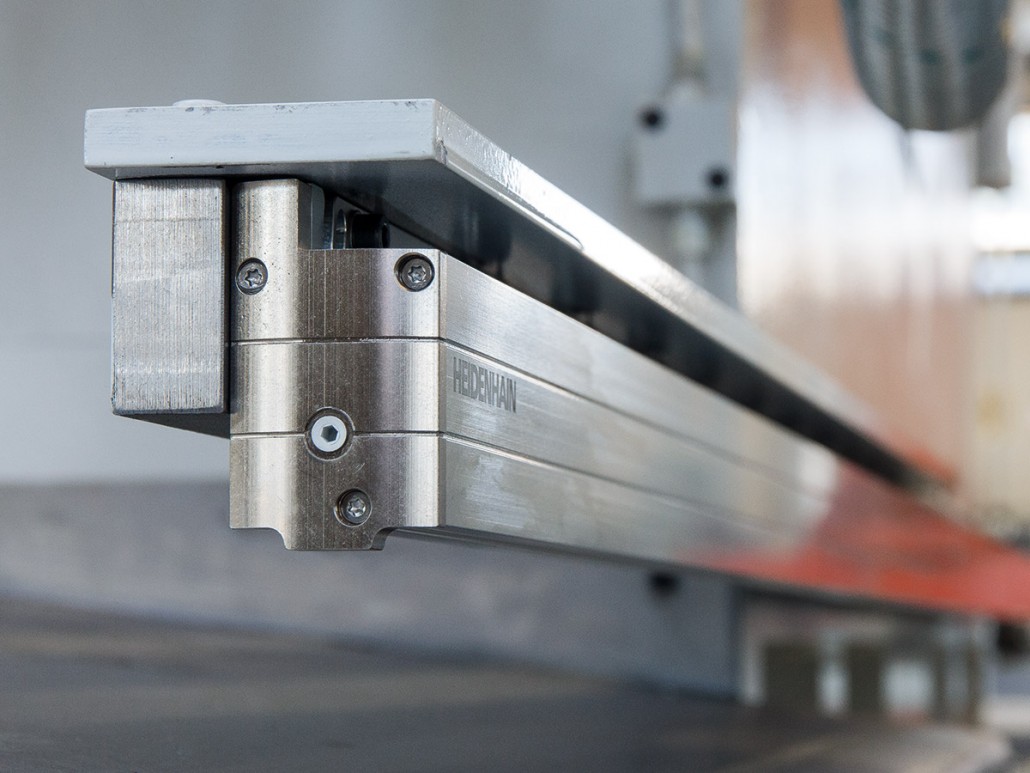

Todos los ejes están equipados con guías de rodillos lineares accionados por husillo de recirculación de bolas con servomotores de alto rendimiento.
Esta mandrinadora está equipada con palets de 2400mm x 2400mm.

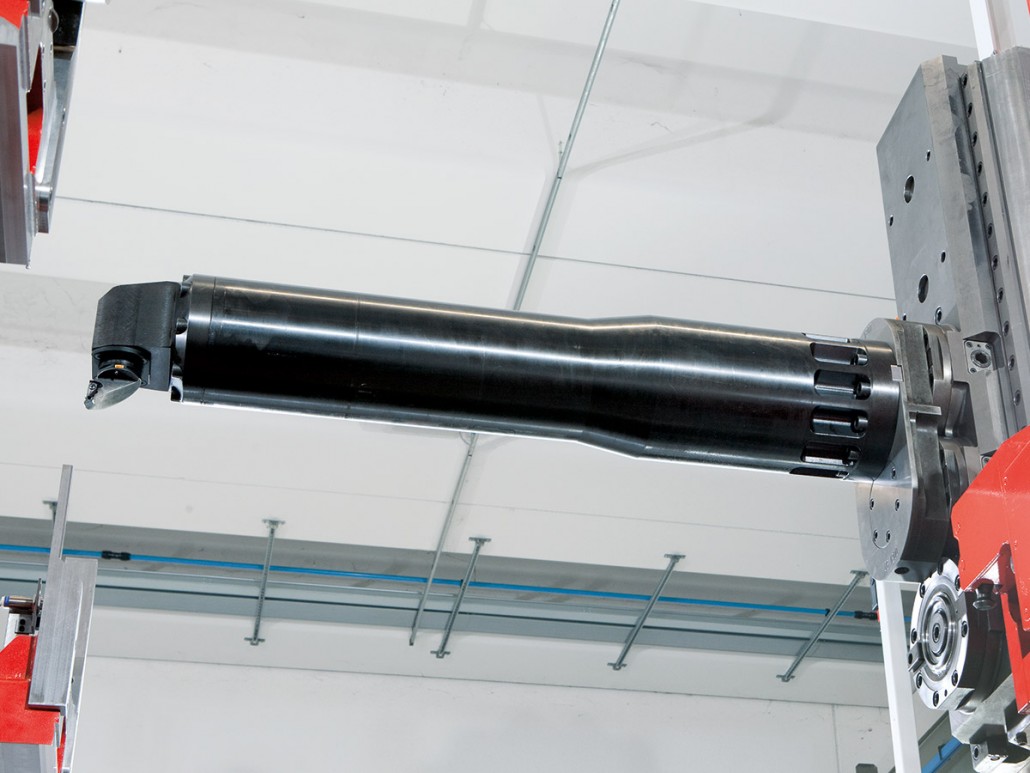

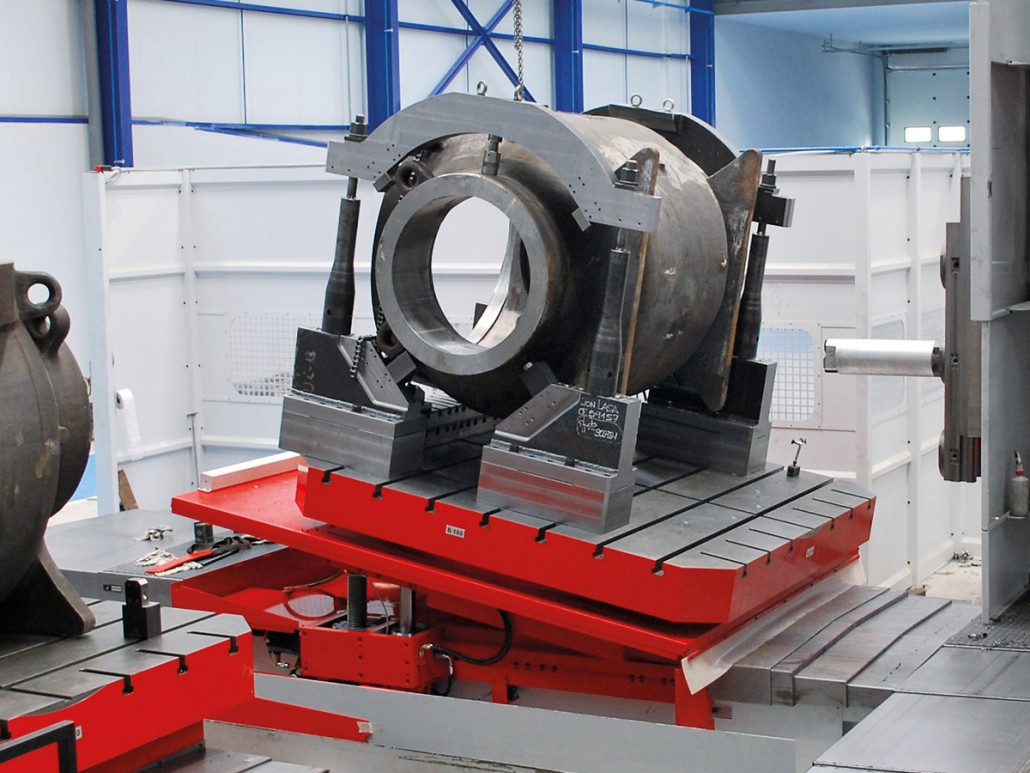

Se puede equipar con una RAM con carrera de 700 mm, y también con una mesa basculante programable (hasta 10 grados) para el mecanizado de los bujes de los sistemas eólicos o piezas que lo puedan requerir (triple excéntrica)
Las herramientas están montadas sobre unos porta-herramientas de tipo TG2000 concebido y patentado por Trevisan Macchine SpA Utensili. Este porta-herramientas garantiza una rigidez máxima puesto que la herramienta se fija sobre un soporte de gran superficie durante el trabajo, lo que permite operaciones de desbaste de metales duros asegurando al mismo tiempo una máxima estabilidad de la herramienta.

La mandrinadora DS1200/450C está equipada con una unidad de cambio de la herramienta y almacén de 40 posiciones provisto de un manipulador de 2 pinzas.
