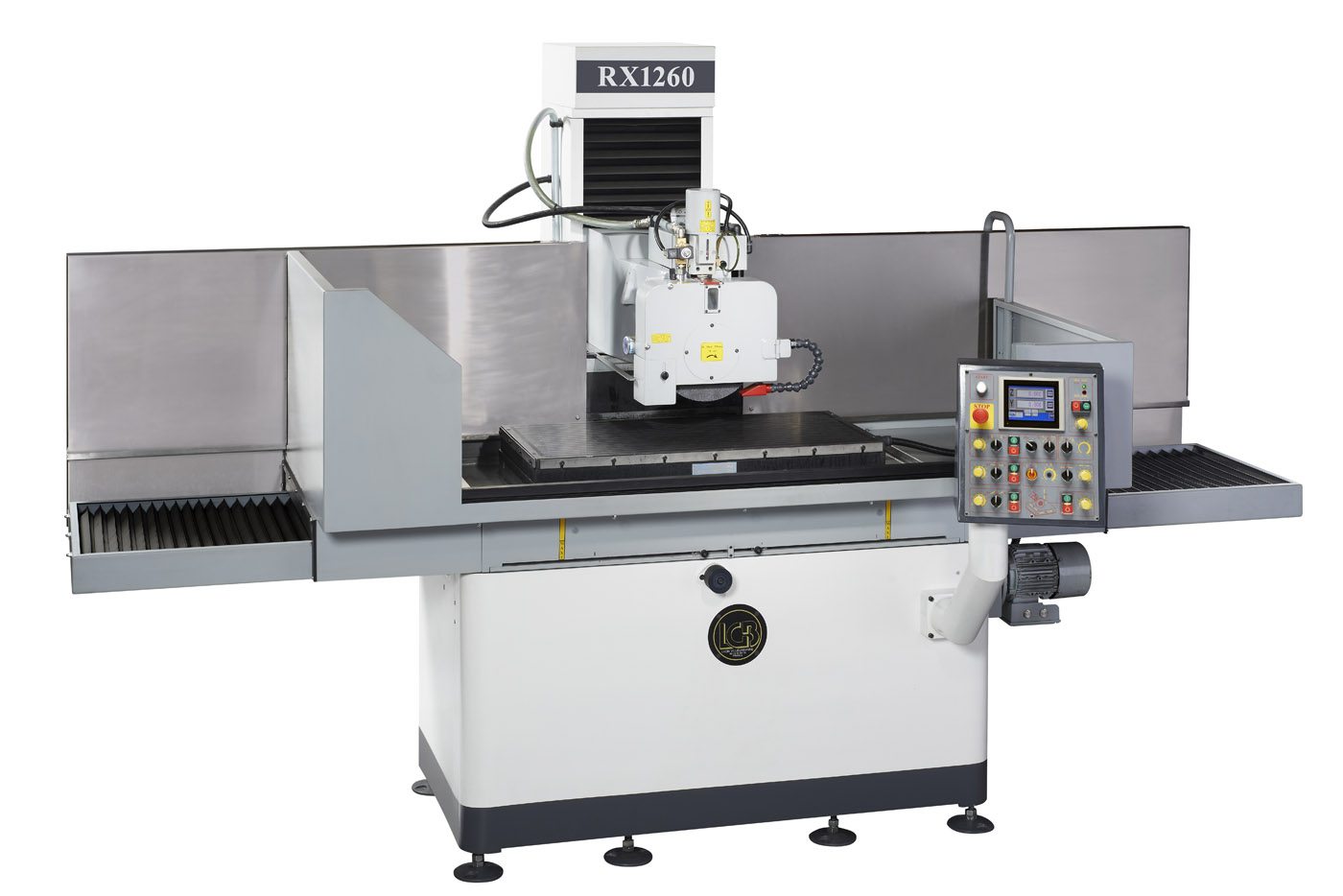

RECTIFICADORA DE COLUMNA MÓVIL
LGB SCOP RX 1260
Rectificadora de columna móvil (mesa móvil, columna móvil) de gran estabilidad. Los ejes «X», «Y» et «Z» están equipados con guias de rodillos SCHNEEBERGER que aseguran una gran precisión del posicionamiento de los ejes.
El programa de control con interfaz de pantalla táctil PROFACE, concebido por LGB Scop, ofrece un sistema de control simplificado, ideal para las operaciones de rectificado unitarias. Esta nueva gama de productos, la RX, ha sido desarrollada en colaboración con los clientes para satisfacer las necesidades de rectificado en el sector de la producción de moldes y matrices.
CARACTERÍSTICAS TÉCNICAS
CARRERAS
- Eje X – 1200mm
- Eje Y – 600mm
- Eje Z – 450mm
- Distancia entre la mesa y el eje de la muela – 365mm
- Distancia entre la muela y el eje de la muela – 620 mm
HUSILLO Y MUELA
- Potencia de husillo con variador electrónico – 4-51 kW
- Dimensión estándar de la muela – 350 x 50 x 127 mm
- Velocidad de rotación de la muela – 28 m/s
VELOCIDADES Y AVANCES
- Longitudinal X automático mediante motor trifásico y convertidor de frecuencia: velocidad variable – 5 – 30 m/mn
- Transversal Y automático avance incremental o continuo. Movimiento manual con velocidad variable – 40 – 1.000 mm/mn
- Husillo de bolas transversal – 0.002 mm
- Velocidad variable de desplazamiento rápido vertical – 0.0002-500 Mm/mn
- Velocidad de desplazamiento lento vertical – 0.002-0.04 Mm/mn
DIMENSIONES, POTENCIA INSTALADA Y PESO
- Dimensiones máquina parada – 3.450×2.420×2.130 mm
- Dimensiones máquina en funcionamiento – 3.450×2.420×2.130 mm
- Potencia total instalada – 12 kW
- Capacidad de carga en el plato magnético – 500 kg
- Peso neto – 3.500 kg
